उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 8GFC SFP ट्रांसीवर | टाइप: | एसएफपी+ |
|---|---|---|---|
| वेवलेंथ: | 1310एनएम | केबल पहुंच: | 25 किमी |
| अवयव: | डीएफबी+पिन | इंटरफेस: | डुअल-एलसी |
| कीवर्ड: | 8G फाइबर चैनल SFP + ट्रांसीवर | ||
| प्रमुखता देना: | 25 किमी फाइबर चैनल ट्रांसीवर,डोम फाइबर चैनल ट्रांसीवर,एफसी ट्रान्सीवर |
||

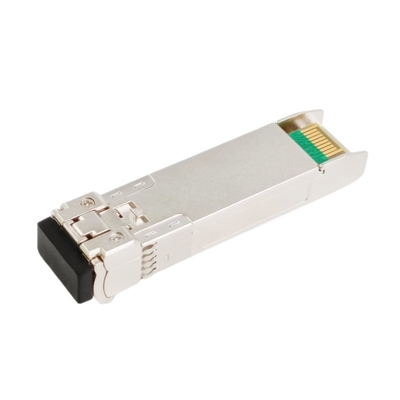

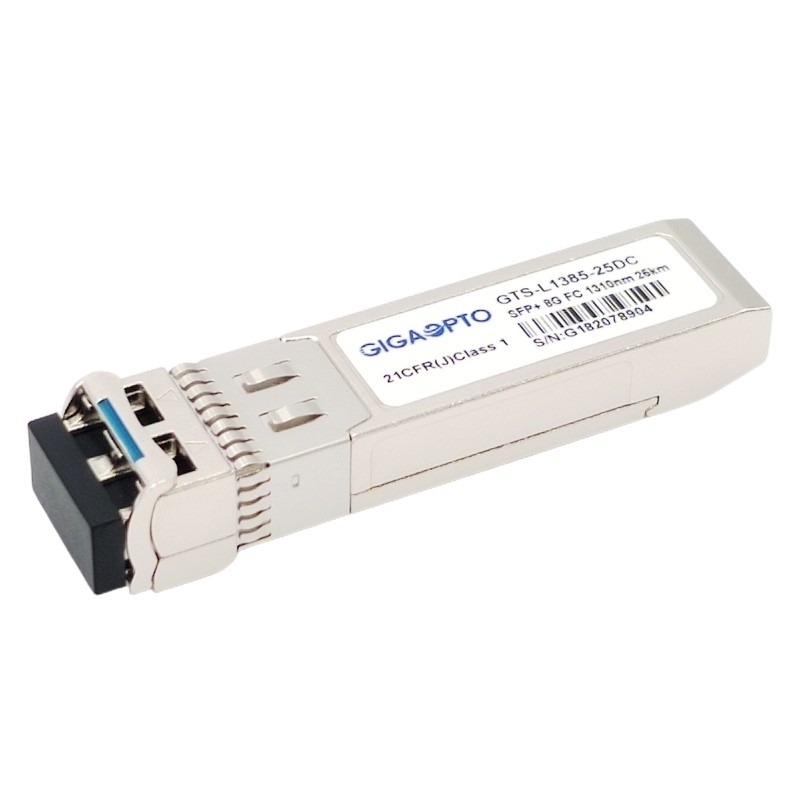

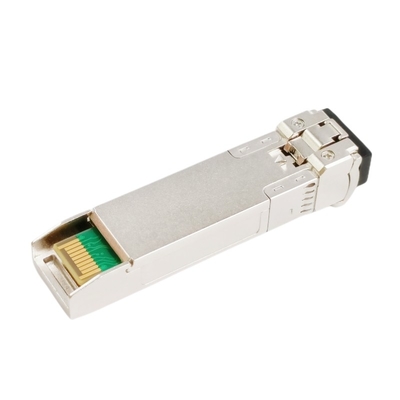

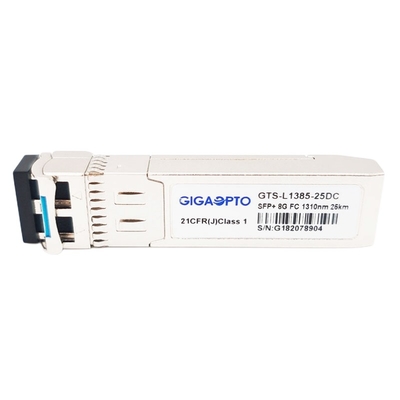

8G FC लॉन्ग वेव एक्सटेंडेड 25KM SFP + ट्रांसीवरडीएफबी + पिन 1310 एनएम एसएमएफ एलसी डोम
विवरण
Gigaopto के 8GFC SFP+ ट्रांसीवर GTS-L1385-25DC को 8G फाइबर चैनल (FC) को सपोर्ट करने के लिए डिज़ाइन किया गया है, जो डुअल फाइबर पर 25km तक स्टोरेज एरिया नेटवर्क (SAN) लिंक के लिए उपयुक्त है।
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह ट्रांसीवर SFP+ MSA समझौते (SFF-8431, SFF-8432, SFF-8472) और FCIA FC-PI-4 800-SM-LC-L मानक का पूरी तरह से अनुपालन करता है।
डिजिटल ऑप्टिकल मॉनिटरिंग (डीओएम) फ़ंक्शन 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि एसएफएफ -8472 में निर्दिष्ट है, जो ट्रांसीवर तापमान, लेजर पूर्वाग्रह वर्तमान, प्रेषित ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर जैसे डिवाइस ऑपरेटिंग पैरामीटर तक रीयल-टाइम एक्सेस की अनुमति देता है। और ट्रांसीवर आपूर्ति वोल्टेज।
फाइबर चैनल ऑप्टिकल ट्रांसीवर RoHS अनुरूप और CE/FCC प्रमाणित है।
विनिर्देश
| बनाने का कारक | एसएफपी+ | डेटा गति(जीबीपीएस) | 8.5 जीबीपीएस |
| वेवलेंथ | 1310एनएम | रेशादूरी | 25 किमी |
| योजक | डुप्लेक्स-एलसी | केबल प्रकार | एसएमएफ |
| एलडीटाइप | डीएफबी | रिसीवर प्रकार | नत्थी करना |
| टीएक्सशक्ति | -1.0~+3.0dBm | आरएक्ससंवेदनशीलता | <-16.0dBm |
| विलुप्त होने का अनुपात | >3.5dB | अधिभार | > 0.5dBm |
| तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | शिष्टाचार | एमएसए आज्ञाकारी |
| अनुपालन | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 और 1040.11, RoHS | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | c | 1270 | 1310 | 1350 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | |||
| औसत आउटपुट पावर | पीबाहर | -1.0 | +3.0 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | ||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | ||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | |||
| सक्षम करना | 0 | 0.8 | वी | ||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1600 | एनएम | |||
| रिसीवर संवेदनशीलता | -16 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 0.5 | डी बी एम | 3 | ||||
| लॉस डी-एसर्ट | लॉसडी | -17 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | 0.5 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | ||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @10312Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
Gigaopto के सभी GTS-L1385-25DC ऑप्टिकल ट्रांसीवर मॉड्यूल ओपन सोर्स हैं, मुख्यधारा के उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किया जा सकता है, कृपया निम्नलिखित फॉर्म देखें, अधिक उत्पादों की संगतता के लिए, कृपया हमसे संपर्क करने में संकोच न करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L1385-25DC | जरी वस्त्र | एक्सबीआर-000174 |
| एचपीई | AW538A | ||
