उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 8जी एफसी ट्रांसीवर | बनाने का कारक: | एसएफपी+ |
|---|---|---|---|
| वेवलेंथ: | 850nm | पहुंच: | 300 |
| मीडिया: | mmf, | योजक: | नियंत्रण रेखा |
| कीवर्ड: | 8G फाइबर चैनल, SFP + SW ट्रांसीवर | टाइप: | एसडब्ल्यू एसएफपी |
| प्रमुखता देना: | SFP + फाइबर ट्रांसीवर मॉड्यूल,850nm फाइबर ट्रांसीवर मॉड्यूल,SFP + SW |
||

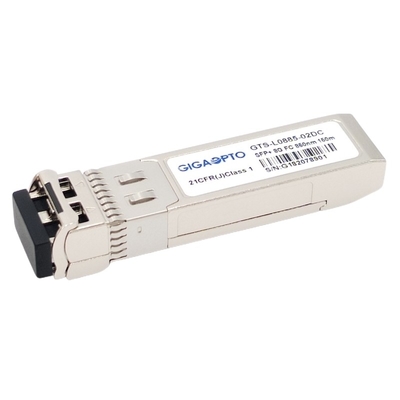

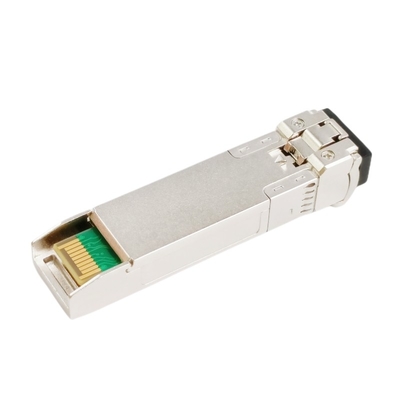

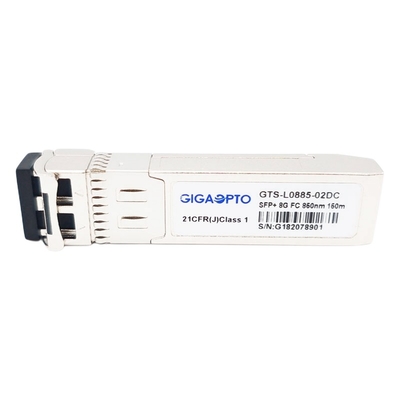

8G फाइबर चैनल ट्रांसीवर SFP+, 8/4/2/1G फाइबर चैनल, 300m
विवरण
यह 8GFC SFP + ट्रांसीवर 8Gbps शॉर्ट वेव फाइबर चैनल कनेक्टिविटी अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो डुप्लेक्स LC रिसेप्टकल के माध्यम से मल्टी-मोड फाइबर (MMF) पर 300m तक लिंक प्रदान करता है।यह ट्रांसीवर उच्च गुणवत्ता वाले 850nm VSCEL लेजर ट्रांसमीटर और पिन फोटोडायोड रिसीवर का उपयोग करता है।
8G FC SFP+ SW मॉड्यूल FC-PI-4 Rev. 8.00 और SFF-8472 Rev 11.0 के अनुरूप हैं, और SFF-8432 और SFF-8431 Rev. 4.1 के लागू भागों के साथ संगत हैं।
यह 1.0625-8.5 जीबीपीएस डेटा दर और 8 जी फाइबर चैनल (8.5 जीबीपीएस), 4 जी फाइबर चैनल (4.25 जीबीपीएस), 2 जी फाइबर चैनल (2.125 जीबीपीएस), 1 जी फाइबर चैनल (1.0625 जीबीपीएस) जैसे अनुप्रयोगों का समर्थन करता है।
ऑप्टिकल ट्रांसीवर RoHS अनुरूप और CE/FCC प्रमाणित है।
विनिर्देश
| बनाने का कारक | एसएफपी+ | अधिकतम डेटा दर(जीबीपीएस) | 8.5 जीबीपीएस |
| केंद्रवेवलेंथ | 850nm | फाइबर दूरी | 300 मीटर |
| योजक | डुप्लेक्स एलसी | मीडियाटाइप | mmf, |
| ट्रांसमीटर प्रकार | वीसीएसईएल | रिसीवर प्रकार | नत्थी करना |
| TX पावर | -6 ~ -0.5dBm | रिसीवर संवेदनशीलता | <-10.5dBm |
| विलुप्त होने का अनुपात | >3.5dB | अधिभार | > 0.5dBm |
| तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | डिजिटल डायग्नोस्टिक | समर्थित |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 वर्ष |
| अनुपालन | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 और 1040.11, RoHS | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | ||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 0.65 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | - | - | - | डीबी | ||
| औसत आउटपुट पावर | एक प्रकार की मछली | -6.0 | -0.5 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.0 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | विन | 180 | 950 | एमवी | 2 | ||
| इनपुट अंतर प्रतिबाधा | सीन नाम | 90 | 100 | 110 | मैं | ||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | |||
| सक्षम करना | 0 | 0.8 | वी | ||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | ||
| रिसीवर संवेदनशीलता | -10.5 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 0.5 | डी बी एम | 3 | ||||
| लॉस डी-एसर्ट | हानि | -12 | डी बी एम | ||||
| लॉस एसर्ट | लोसा | -22 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | 0.5 | 4 | डीबी | ||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 500 | 700 | 900 | एमवी | 4 | |
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को MMF में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @8.5Gbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
प्रत्येक Gigaopto के ऑप्टिकल ट्रांसीवर को इंटरऑपरेबिलिटी को सत्यापित करने के लिए होस्ट डिवाइस में परीक्षण किया जाता है, और हम 3 साल की वारंटी के साथ निर्दिष्ट डिवाइस पर 100% पूर्ण संगतता का वादा करते हैं।
इसके लिए GTS-L0885-02DC, कृपया P/N पत्राचार तालिका देखें।यदि आप अधिक अनुकूलता जानने में रुचि रखते हैं, तो हमसे संपर्क करने के लिए आपका हमेशा स्वागत है।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L0885-02DC | जरी वस्त्र | एक्सबीआर-000147 |
| सिस्को | DS-SFP-FC8G-SW | एचपीई | एजे718ए |
| जुनिपर | QFX-SFP-8GFC-SW | एचपीई | एजे906ए |
| इंटेल | TXN31118D100000 | एचपीई | एजे716ए |
| आईबीएम | 88Y6416 | ||
यांत्रिक आयाम
