उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | सक्रिय ऑप्टिकल केबल असेंबली | डेटा गति: | 100G से 4x25G |
|---|---|---|---|
| टाइप: | QSFP28 + SFP28 | सक्रिय या निष्क्रिय: | सक्रिय |
| तापमान: | व्यावसायिक | गारंटी: | 3 साल |
| कीवर्ड: | 100G QSFP28 से 4x SFP28 AOC | ||
| प्रमुखता देना: | SFP28 सक्रिय ऑप्टिकल केबल,ब्रेकआउट सक्रिय ऑप्टिकल केबल,100G QSFP28 केबल |
||

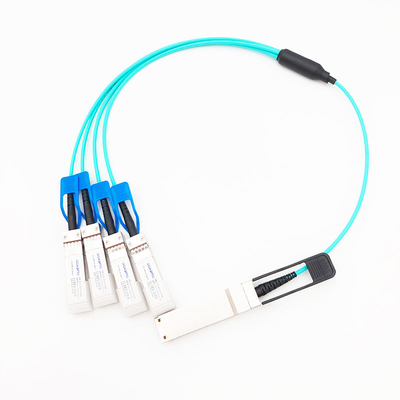

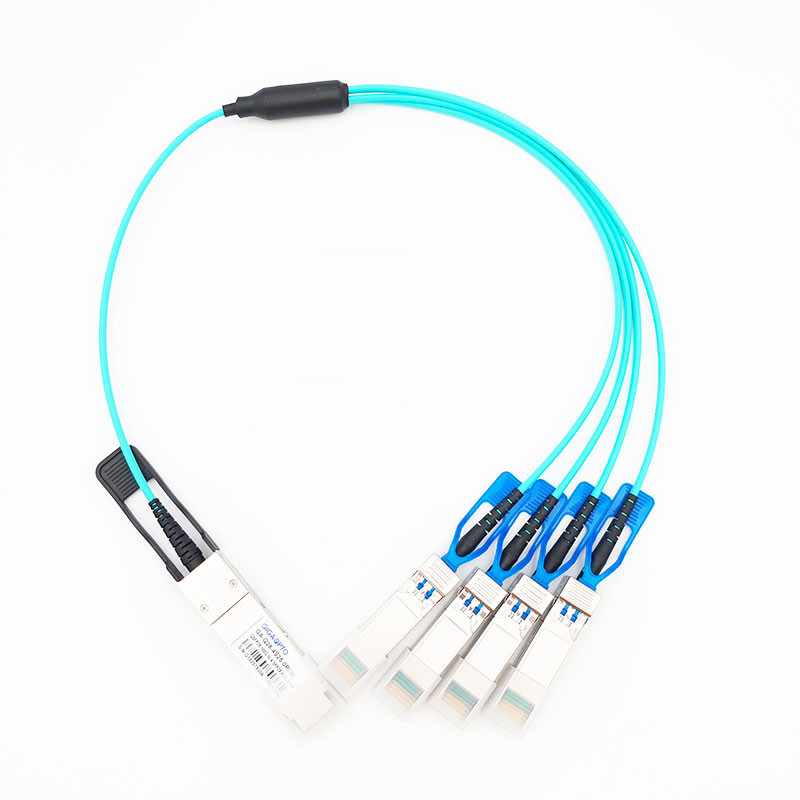

यह 100G ब्रेकआउट AOC डेटा, स्टोरेज और HPC इंटर-कनेक्टिविटी के लिए 4*25Gbps समानांतर एक्टिव ऑप्टिकल केबल है।यह एक छोर पर 100G QSFP28 पोर्ट और दूसरे छोर पर चार 25G SFP28 पोर्ट का कनेक्शन प्रदान करता है।
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 100जी फैनआउट 4*25जी एओसी | डेटा दर (जीबीपीएस) | 103.125 जीबीपीएस |
| कनेक्टर ए | क्यूएसएफपी28 | कनेक्टर बी | एसएफपी28 |
| केंद्र तरंग दैर्ध्य | 850nm | फाइबर प्रकार | एक्वा OM3/OM4 |
| फाइबर की लंबाई | 0.5m से 100m | डोम/डीडीएम | सहायता |
| तापमान | ऑपरेटिंग: 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस | जैकेट सामग्री | ओएनएनपी |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | न्यूनतम मोड़ त्रिज्या | 7.5 मिमी | |
| शक्ति का अपव्यय | <2.5 W QSFP28 साइड, 1 W प्रत्येक SFP28 | बिजली की आपूर्ति (सामान्य) | 3.3 |
| प्रोटोकॉल | 25/100 जी ईथरनेट | डेटा अखंडता | 1E-12 बेर |
| बहु-विक्रेता समर्थन | क्यूएसएफपी28 एमएसए | अनुपालन | एसएफएफ-8431, एसएफएफ-8436, आरओएचएस |
| एमटीबीएफ | 1,000,000 घंटे | गारंटी | 36 महीने |
| आवेदन पत्र | आईईईई 802.3bm 100GBASE-SR4 आईईईई 802.3बाई 25GBASE-SR इनफिनीबैंड एसडीआर/डीडीआर/क्यूडीआर उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) क्लस्टर सर्वर, स्विच, स्टोरेज और होस्ट कार्ड एडेप्टर |
||
विवरण
Gigaopto का GA-Q28-4S25-001M 100G QSFP28 से 4x 25G SFP28 ब्रेकआउट एक्टिव ऑप्टिकल केबल्स (AOCs) आईटी पेशेवरों को 100G QSFP28 और 25G SFP28 सक्षम होस्ट एडेप्टर, स्विच और सर्वर को मर्ज करने के लिए एक लागत प्रभावी इंटरकनेक्ट समाधान प्रदान करता है।
विशिष्ट अनुप्रयोगों के लिए, उपयोगकर्ता इस ब्रेकआउट या स्प्लिटर केबल को 100GE स्विच पर उपलब्ध QSFP28 पोर्ट के बीच स्थापित कर सकते हैं और 4 अपस्ट्रीम SFP28 सक्षम 25GE स्विच तक फ़ीड कर सकते हैं।

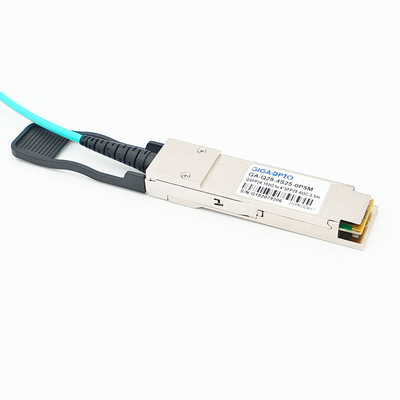

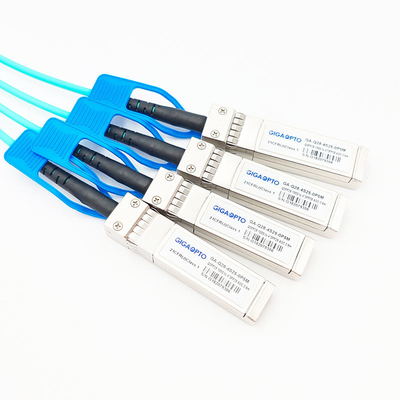

प्रत्येक केबल में एक एकल SFF-8436 अनुरूप QSFP28 कनेक्टर होता है जो एक छोर पर 103Gb/s के लिए रेट किया जाता है और 4 SFF-8431 अनुरूप SFP28 कनेक्टरों को दूसरे छोर पर प्रत्येक 25.78Gb/s के लिए रेट किया जाता है।
उद्योग की अग्रणी वीसीएसईएल तकनीक, एक उन्नत नए लाइट-इंजन डिजाइन और बेंड असंवेदनशील मल्टीमोड फाइबर का उपयोग करते हुए, यह एओसी 100 मीटर तक की दूरी पर 25 जीबीई और 100 जीबीई अनुप्रयोगों के लिए असाधारण लागत और प्रदर्शन मूल्य प्रदान करता है।
आदेश की जानकारी
| भाग संख्या | विवरण |
| GA-Q28-4S25-001M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 1M |
| GA-Q28-4S25-002M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 2M |
| GA-Q28-4S25-003M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 3M |
| GA-Q28-4S25-005M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 5M |
| GA-Q28-4S25-007M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 7M |
| GA-Q28-4S25-010M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 10M |
| GA-Q28-4S25-015M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 15M |
| GA-Q28-4S25-020M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 20M |
| GA-Q28-4S25-025M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 25M |
| GA-Q28-4S25-030M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 30M |
| GA-Q28-4S25-050M | 100G QSFP28 से 4x 25G SFP28 फैन-आउट AOC केबल 50M |
| टिप्पणी | केबल की लंबाई को आवश्यकतानुसार किसी भी लंबाई में अनुकूलित किया जा सकता है। |
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
1. क्यूएसएफपी28:मापी गई स्थिति: चैनल डेटा दर 25.78125Gbps, VRCCR = 3.3V, PRBS31, केस ऑपरेटिंग तापमान 0 ~ 70 ℃
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई |
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम |
| आरएमएस वर्णक्रमीय चौड़ाई | मैं | 0.65 | एनएम | ||
| औसत प्रक्षेपण शक्ति, प्रत्येक लेन | पावजी | -7.5 | -1 | +2.5 | डी बी एम |
| इनपुट अंतर स्विंग | विन पीपी | 300 | 1100 | एमवी | |
| इनपुट अंतर प्रतिबाधा | ज़िन | 90 | 100 | 110 | मैं |
| विलुप्त होने का अनुपात | एर | 2.0 | डीबी | ||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम |
| बिट त्रुटि दर | हिट | ई-12 | |||
| रिसीवर अधिभार | पिनमैक्स | 2.5 | डी बी एम | ||
| आउटपुट डिफरेंशियल स्विंग | वाउट पीपी | 500 | 800 | एमवी | |
| आउटपुट डिफरेंशियल इम्पीडेंस | ज़ाउट | 90 | 100 | 110 | मैं |
2.एसएफपी28 मापी गई स्थिति: चैनल डेटा दर 25.78125Gbps, VRCCR = 3.3V, PRBS31, केस ऑपरेटिंग तापमान 0 ~ 70 ℃
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई |
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम |
| आरएमएस वर्णक्रमीय चौड़ाई | मैं | 0.65 | एनएम | ||
| औसत प्रक्षेपण शक्ति, प्रत्येक लेन | पावजी | -7.5 | -1 | +2.5 | डी बी एम |
| इनपुट अंतर स्विंग | विन पीपी | 300 | 1100 | एमवी | |
| इनपुट अंतर प्रतिबाधा | ज़िन | 90 | 100 | 110 | मैं |
| विलुप्त होने का अनुपात | एर | 2.0 | डीबी | ||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम |
| बिट त्रुटि दर | हिट | ई-12 | |||
| रिसीवर अधिभार | पिनमैक्स | 2.5 | डी बी एम | ||
| आउटपुट डिफरेंशियल स्विंग | वाउट पीपी | 500 | 800 | एमवी | |
| आउटपुट डिफरेंशियल इम्पीडेंस | ज़ाउट | 90 | 100 | 110 | मैं |
अनुकूलता
Gigaopto के सक्रिय ऑप्टिकल केबल कई प्रसिद्ध स्विच ब्रांडों के साथ 100% संगत हैं और OEM उपकरणों को नुकसान नहीं पहुंचाएंगे।हमारे उत्पादों की गुणवत्ता और अनुकूलता सुनिश्चित करने के लिए, ग्राहकों को डिलीवरी से पहले संबंधित उपकरणों पर प्रत्येक उत्पाद का सावधानीपूर्वक परीक्षण किया जाता है।
इस 100G फैन-आउट AOC संगतता के लिए, कृपया P/N पत्राचार तालिका देखें (उदाहरण के लिए 1m लंबाई में)।यदि आप जिस ब्रांड और पार्ट नंबर की तलाश कर रहे हैं, वह नीचे सूचीबद्ध नहीं है, तो कृपया हमें बताएं और हमें आपको अधिक विवरण प्रदान करने में खुशी होगी।
| संगत संगत ब्रांड/भाग संख्या | |||
| अनुकूलब्रैंड | अनुकूलभाग संख्या | अनुकूलब्रैंड | अनुकूलभाग संख्या |
| गिगाओप्टो | GA-Q28-4S25-001M | अन्न या घास की बाल | AOC-Q-4S-100G-1M |
| सिस्को | QSFP-4SFP25G-AOC1M | एचडब्ल्यू | AOC-Q28-S28-1M |
| जरी वस्त्र | 100G-Q28-S28-AOC-0101 | जुनिपर | JNP-100G-AOCBO-1M |
| एच3सी | QSFP28-4SFP28-AOC-1M | चरम | Q-4S28AO01 |
| मेलानाक्स | MFA7A50-C001 | ||
यांत्रिक डिजाइन आयाम
सामान्य प्रश्न
1. क्या मेरे पास 100G QSFP28 स्प्लिटर सक्रिय ऑप्टिकल केबल के प्रत्येक छोर के लिए अलग संगतता हो सकती है?
हाँ, समर्थित।हम सक्रिय ऑप्टिकल केबल्स के लिए अनुकूलित दोहरी संगतता समाधान प्रदान करते हैं ताकि आप प्रत्येक छोर के लिए अलग से संगतता चुन सकें।आपको केवल अनुरोधित संगत ब्रांडों को सूचीबद्ध करने की आवश्यकता है।
