उत्पाद विवरण:
|
| बनाने का कारक: | एसएफपी डीडब्ल्यूडीएम | डेटा गति: | 1000BASE |
|---|---|---|---|
| अधिकतम पहुंच: | 40 किमी (24.9 मील) | वेवलेंथ: | 1563.86nm ~ 1528.77nm |
| ट्रांसमीटर प्रकार: | डीएफबी डीडब्ल्यूडीएम | पावर बजट: | 24डीबी |
| गारंटी: | 3 वर्ष | ||
| प्रमुखता से दिखाना: | 1.25G DWDM 40km C17-C61 SFP ऑप्टिकल ट्रांसीवर, 1G DWDM 1000BASE SFP C17-C61 40km ऑप्टिकल मॉड्यूल | ||

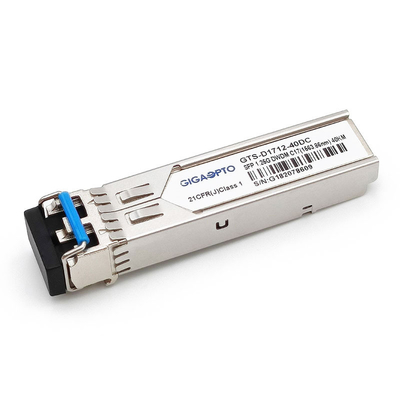

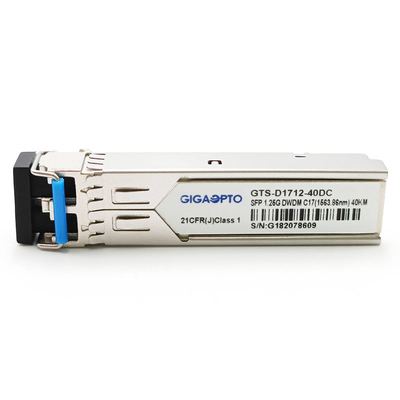

1000BASE-DWDM1.25 जीबीपीएस100GHzC17-C6140 किमी एसएफपी ट्रांसीवर मॉड्यूल(1563.86~1528.77)एनएम एसएमएफ डोम डुप्लेक्स एलसी
विवरण
GIGAOPTO के GTS-D1712-40DC श्रृंखला एकल मोड ट्रांसीवर डुप्लेक्स ऑप्टिकल डेटा संचार के लिए छोटे रूप कारक प्लग करने योग्य मॉड्यूल हैं।यह मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और आईटीयू-टी द्वारा निर्दिष्ट 1528.77nm से 1565.50nm तक नाममात्र DWDM तरंग दैर्ध्य पर संचालित होता है।इसे मेट्रोपॉलिटन एक्सेस और कोर नेटवर्क में DWDM नेटवर्किंग उपकरण में तैनात करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर में दो खंड होते हैं: ट्रांसमीटर अनुभाग में एक ठंडा DWDM DFB लेजर शामिल होता है, और रिसीवर अनुभाग में एक TIA के साथ एकीकृत एक पिन फोटोडायोड होता है।मॉड्यूल डेटा 9/125um सिंगल मोड फाइबर में 40km तक लिंक करता है।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट और SFF-8472 डिजिटल डायग्नोस्टिक्स फ़ंक्शंस के साथ संगत हैं।
विनिर्देश
| प्रपत्र प्रकार | एसएफपी | मैक्सडेटा दर (जीबीपीएस) | 1.25Gb/s |
| इंटरफेस | एलसी डुअल कनेक्टर | अधिकतम केबल दूरी | 40 किमी (24.9 मील) |
| निदान | हाँ | फाइबर प्रकार | सिंगल मोड फाइबर |
| बिजली बजट | 24dB | व्यावसायिकतापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| प्रतिशतपुनःवेवलेंथ | 1563.86~1528.77एनएम | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| बिजली की खपत | 1 माह | बिजली आपूर्ति करें | 300mA |
| ऑप्टिकल घटक | डीएफबी डीडब्ल्यूडीएम | रिसीवर प्रकार | नत्थी करना |
| TX ऑप्टिकल पावर | 0~5dBm | आरएक्स संवेदनशीलता | <-24dBm |
| विलुप्त होने का अनुपात | >9डीबी | आरएक्स अधिभार | >-8dBm |
| प्रोटोकॉल | आईईईई802.3z, एमएसए आज्ञाकारी | ||
सूचना: जब लंबी दूरी के ट्रांसीवर का उपयोग कम दूरी के प्रसारण में किया जाता है, तो कृपया उपयुक्त के साथ मिलान करें
तालिका के अनुसार क्षीणक।
| दूरी | 20किमी | ≤30किमी | ≤40km |
| attenuator | 15dB | 10dB | 7dB |
आदेश की जानकारी
| भाग संख्या | विवरण | आईटीयू चैनल | आवृत्ति (THz) | तरंग दैर्ध्य (एनएम) | पहुंच (किमी) | योजक |
| GTS-D1712-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 17 | 191.7 | 1563.86 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D1812-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 18 | 191.8 | 1563.05 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D1912-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 19 | 191.9 | 1562.23 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2012-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 20 | 192 | 1561.42 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2112-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 21 | 192.1 | 1560.61 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2212-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 22 | 192.2 | 1559.79 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2312-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 23 | 192.3 | 1558.98 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2412-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 24 | 192.4 | 1558.17 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2512-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 25 | 192.5 | 1557.36 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2612-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 26 | 192.6 | 1556.55 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2712-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 27 | 192.7 | 1555.75 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2812-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 28 | 192.8 | 1554.94 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D2912-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 29 | 192.9 | 1554.13 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3012-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 30 | 193 | 1553.33 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3112-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 31 | 193.1 | 1552.52 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3212-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 32 | 193.2 | 1551.72 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3312-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 33 | 193.3 | 1550.92 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3412-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 34 | 193.4 | 1550.12 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3512-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 35 | 193.5 | 1549.32 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3612-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 36 | 193.6 | 1548.51 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3712-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 37 | 193.7 | 1547.72 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3812-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 38 | 193.8 | 1546.92 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D3912-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 39 | 193.9 | 1546.12 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4012-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 40 | 194 | 1545.32 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4112-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 41 | 194.1 | 1544.53 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4212-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 42 | 194.2 | 1543.73 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4312-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 43 | 194.3 | 1542.94 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4412-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 44 | 194.4 | 1542.14 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4512-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 45 | 194.5 | 1541.35 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4612-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 46 | 194.6 | 1540.56 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4712-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 47 | 194.7 | 1539.77 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4812-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 48 | 194.8 | 1538.98 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D4912-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 49 | 194.9 | 1538.19 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5012-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 50 | 195 | 1537.4 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5112-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 51 | 195.1 | 1536.61 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5212-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 52 | 195.2 | 1535.82 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5312-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 53 | 195.3 | 1535.04 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5412-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 54 | 195.4 | 1534.25 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5512-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 55 | 195.5 | 1533.47 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5612-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 56 | 195.6 | 1532.68 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5712-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 57 | 195.7 | 1531.9 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5812-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 58 | 195.8 | 1531.12 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D5912-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 59 | 195.9 | 1530.33 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D6012-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 60 | 196 | 1529.55 | 40 किमी | एलसी डुप्लेक्स |
| GTS-D6112-40DC | 1.25Gbps SFP DWDM ट्रांसीवर | 61 | 196.1 | 1528.77 | 40 किमी | एलसी डुप्लेक्स |
विशेषताएँ
वाणिज्यिक: 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)
औद्योगिक: -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
आवेदन पत्र
अनुकूलता
सभी Gigaopto ट्रांसीवर मानक-आधारित और MSA (मल्टी-सोर्स एग्रीमेंट) के अनुरूप हैं, और उच्चतम स्तर के प्रदर्शन को सुनिश्चित करने के लिए हमारी अपनी सुविधाओं में कड़ाई से परीक्षण और कोडित हैं।हम अंतिम उपयोग की शर्तों के तहत 100% आवेदन परीक्षण करते हैं।
इसके लिए (1.25G SFP DWDM 40km), कृपया P/N पत्राचार तालिका (जैसे C17/1563.86nm) देखें।अधिक उत्पाद संगतता के लिए, कृपया हमें एक संदेश भेजने के लिए स्वतंत्र महसूस करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | पी/एन | ब्रैंड | पी/एन |
| गिगाओप्टो | GTS-D1712-40DC | सिस्को | डीडब्ल्यूडीएम-एसएफपी-6386-40 |
| एचपीई | DWDM-SFP1G-63.86-40 | जुनिपर | SFP-1G-DW17 |
| जरी वस्त्र | 1G-SFP-ZRD-1563.86 | हुवाई | DWDM-SFP1G-63.86-40 |
| चरम | DWDM-SFP1G-63.86 | एच3सी | DWDM-SFP1G-63.86-40 |
