उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | OC48 STM16 SR-0 SFP | बनाने का कारक: | एसएफपी (मिनी-जीबीआईसी) |
|---|---|---|---|
| डेटा गति: | 2.488 जीबीपीएस | फाइबर मोड: | mmf, |
| दूरी: | 300 | ऑप्टिकल घटक: | वीसीएसईएल 850 एनएम |
| लॉन्च की गई शक्ति: | -9.5 से -3dBm | संवेदनशीलता: | < -18dBm |
| कीवर्ड: | SFP 2.5G मॉड्यूल, OC-48 STM-16, 300m 850nm ट्रांसीवर मॉड्यूल |
ओसी-48/एसटीएम-16 एसआर-02.5 जीबीपीएसएसएफपी 850nmएमम्यूचुअल फंड 300 मीटरडोम डुप्लेक्स एलसी ट्रांसीवर मॉड्यूल
विवरण

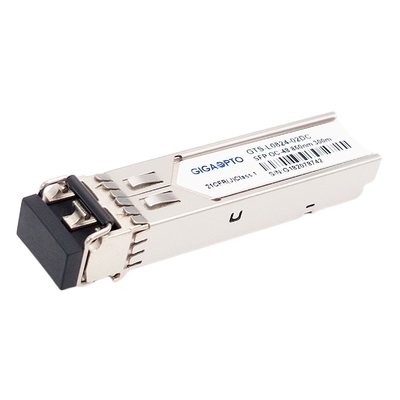

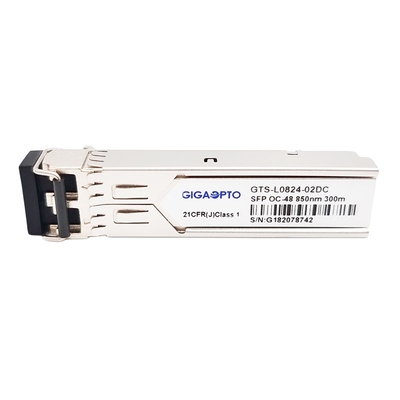

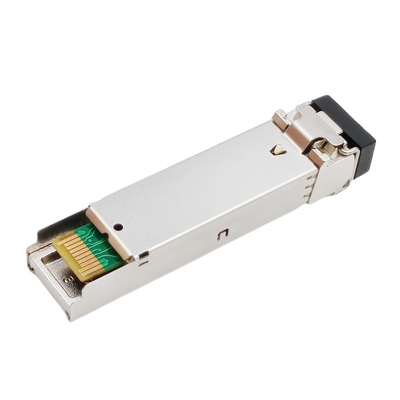

GIGAOPTO का GTS-L0824-02DC मल्टी-मोड ट्रांसीवर एक दोहरा फाइबर 2.5Gbps छोटा फॉर्म-फैक्टर प्लग करने योग्य मॉड्यूल है जो 2.5Gb / s सीरियल ऑप्टिकल डेटा संचार अनुप्रयोग के लिए उपयुक्त है, जैसे SDH STM-16 I-16 / SONET OC-48 SR -1/2x फाइबर चैनल।यह SFP OC48 SR-0 एक LC कनेक्टर के माध्यम से 850nm तरंग दैर्ध्य का उपयोग करके मल्टी-मोड फाइबर (MMF) पर 300 मीटर तक 2.5Gb/s थ्रूपुट प्रदान करता है।
ट्रांसमीटर सेक्शन में 850nm VCSEL लेज़र शामिल है जो अंतर्राष्ट्रीय सुरक्षा मानक IEC 60825 के अनुसार क्लास 1 लेज़र के अनुरूप है। रिसीवर सेक्शन एक हाई-स्पीड InGaAs पिन फोटोडायोड (PD) और ट्रांस-इम्पेडेंस प्रीम्प्लीफायर का उपयोग करता है।
यह ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SONET OC-48 SR मानक का पूरी तरह से अनुपालन करता है।
विनिर्देश
| प्रपत्रटाइप | एसएफपी (मिनी-जीबीआईसी) | डेटा गति(अधिकतम) | 2.5जीबी/सेक |
| ऑप्टिकल कनेक्टर | एलसी डुप्लेक्स | संचरण दूरी | 0.3 किमी |
| डोम | हाँ | फाइबर मोड | मल्टी-मोड फाइबर |
| सबसे तेजीइवेवलेंथ | 850nm | पर्यावरण |
सी-अस्थायी 0 से 70 डिग्री सेल्सियस I-अस्थायी -40 से 85°C |
| बिजली की आपूर्ति वर्तमान | <300mA | बिजली की आपूर्ति की वोल्टेज | 3.30V |
| लेजर प्रकार | वीसीएसईएल 850 एनएम | पीडी प्रकार | नत्थी करना |
| TX ऑप्टिकल पावर | -9.5 से -3dBm | आरएक्स संवेदनशीलता | < -18dBm |
| एर | > 9dB | आरएक्स अधिभार | > -3 डीबीएम |
| प्रोटोकॉल | एमएसए आज्ञाकारी, आईईसी-60825 एफडीए | ||
विशेषताएँ
आवेदन पत्र
आदेश की जानकारी
| पी/एन | विवरण | डेटा गति | वेवलेंथ | पहुंच | मीडिया | आरएक्स सेंसर। |
| GTS-L0824-02DC | ओसी-48/एसटीएम-16 एसआर-0 एसएफपी | 2.5 जीबीपीएस | 850nm | 300 मीटर | mmf, | < -18dBm |
| GTS-L1324-02DC | ओसी-48/एसटीएम-16 एसआर-1 एसएफपी | 2.5 जीबीपीएस | 1310एनएमएन | 2 किमी | एसएमएफ | < -18dBm |
| GTS-L1324-15DC | ओसी-48/एसटीएम-16 आईआर-1 एसएफपी | 2.5 जीबीपीएस | 1310एनएम | 15 किमी | एसएमएफ | < -18dBm |
| GTS-L1324-15DC | ओसी-48/एसटीएम-16 आईआर-1 एसएफपी | 2.5 जीबीपीएस | 1310एनएम | 15 किमी | एसएमएफ | < -18dBm |
| GTS-L1324-40DC | ओसी-48/एसटीएम-16 एलआर-1 एसएफपी | 2.5 जीबीपीएस | 1310एनएम | 40 किमी | एसएमएफ | <-27dBm |
| GTS-L1524-40DC | ओसी-48/एसटीएम-16 आईआर-2 एसएफपी | 2.5 जीबीपीएस | 1550एनएम | 40 किमी | एसएमएफ | <-20dBm |
| GTS-L1524-80DC | ओसी-48/एसटीएम-16 एलआर-2 एसएफपी | 2.5 जीबीपीएस | 1550एनएम | 80 किमी | एसएमएफ | <-28dBm |
पिन परिभाषा
ठेठएआवेदन सर्किट
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
