उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 40जी एसआर बीडी | बिट दर: | 40जीबीपीएस |
|---|---|---|---|
| बनाने का कारक: | क्यूएसएफपी+ | वेवलेंथ: | 832nm - 918nm |
| फाइबर ट्रांसमिशन: | 150मी@ओएम4/100मी@ओएम3 | इंटरफेस: | डुप्लेक्स एलसी रिसेप्टकल |
| प्रमुखता से दिखाना: | 40GBASE-SR4 QSFP + MMF 832nm - 918nm VCSEL 150M डुअल एलसी | ||
| प्रमुखता देना: | BiDi QSFP+ ऑप्टिकल ट्रांसीवर,40GBASE SR QSFP+ ऑप्टिकल ट्रांसीवर,918nm MMF मॉड्यूल |
||

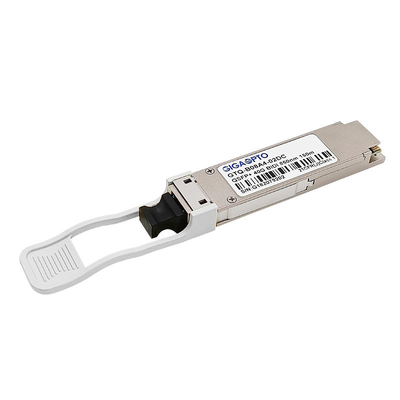

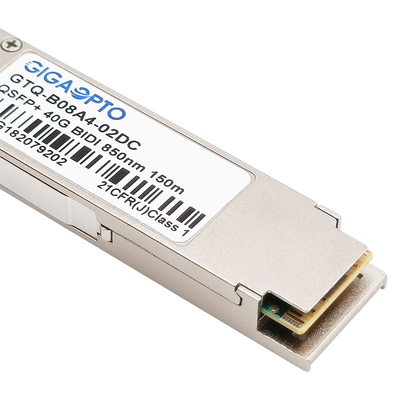

40GBASE-SR द्वि-दिशात्मक क्यूएसएफपी+डुप्लेक्स एलसी एमएमएफ ऑप्टिकल ट्रांसीवर मॉड्यूलईथरनेट और डाटा सेंटर के लिए
विवरण
Gigaopto का GTQ-B08A4-02DC QSFP+ SR BiDirectional (BiDi) ट्रांसीवर मॉड्यूल मल्टीमोड फाइबर (MMF) का उपयोग करके शॉर्ट-रीच डेटा संचार और इंटरकनेक्ट अनुप्रयोगों के लिए डुप्लेक्स LC कनेक्टर इंटरफ़ेस के साथ प्लग करने योग्य ऑप्टिकल ट्रांसीवर है।
QSFP+ 40Gbps BiDi ट्रांसीवर आंतरिक रूप से एक XLPPI 4x10G इंटरफ़ेस को दो 20Gb/s विद्युत चैनलों में मल्टीप्लेक्स करता है, द्वि-दिशात्मक प्रकाशिकी का उपयोग करके एक सिंप्लेक्स LC फाइबर पर वैकल्पिक रूप से प्रत्येक को संचारित और प्राप्त करता है।इसके परिणामस्वरूप डुप्लेक्स एलसी केबल में 40 जीबीपीएस की कुल बैंडविड्थ होती है।
यह डुप्लेक्स MMF केबल पर 40Gbps कनेक्शन का समर्थन करता है, जबकि 40G को 10G (10GBASE-SR) के समान बुनियादी ढांचे का उपयोग करके बिना किसी फाइबर को जोड़ने की आवश्यकता के उपयोग करने की अनुमति देता है।
यह एलसी कनेक्टरों पर 832 एनएम से 918 एनएम तरंग दैर्ध्य का उपयोग करके ओएम 4 मल्टीमोड फाइबर (एमएमएफ) पर 150 मीटर तक पहुंच सकता है।
यह 40G SR4 BD ट्रांसीवर डेटा सेंटर, उच्च प्रदर्शन कंप्यूटिंग नेटवर्किंग, एंटरप्राइज़ कोर और वितरण परत अनुप्रयोगों के लिए उच्च घनत्व और कम शक्ति 40GBASE ईथरनेट समाधान प्रदान करता है।
यह पूरी तरह से QSFP+ MSA, IEEE 802.3ba-2010 के अनुरूप है।
विनिर्देश
| पैकेट | क्यूएसएफपी+ | डेटा दर (जीबीपीएस) | 40जीबीपीएस |
| केंद्र तरंग दैर्ध्य | 832nm ~ 918nm | केबल ट्रांसमिशन | 150मी@ओएम4/100मी@ओएम3 |
| इंटरफेस | एलसी डुप्लेक्स | केबल प्रकार | mmf, |
| ट्रांसमीटर प्रकार | वीसीएसईएल 850/900 एनएम | रिसीवर प्रकार | नत्थी करना |
| प्रति लेन TX पावर | -4 ~ 5 डीबीएम | प्रति लेन RX संवेदनशीलता | <-11.0dBm |
| पावर-बजट | 6dB | विलुप्त होने का अनुपात | >3.5dB |
| शक्ति का अपव्यय | 3.5W | कमांडर | बिना |
| डीडीएम/डोम | एन/ए | परिचालन तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| एफईसी समारोह | समर्थित | ओईएम / ओडीएम | समर्थित |
| प्रोटोकॉल | 40G इथरनेट, IEEE802.3ba-2010, MSA कंप्लेंट | ||
| अनुपालन | आईईसी/एन 61000-4-2, आईईसी-60825,एफडीए 21CFR 1040.10 और 1040.11,RoHS | ||
विशेषताएँ
अनुप्रयोग
मानक
विद्युत लक्षण (टॉप = 0 से 70 डिग्री सेल्सियस, वीसीसी = 3.13 से 3.47 वोल्ट)
| पैरामीटर | चिन्ह, प्रतीक | मिनट | प्रकार | मैक्स | इकाई | टिप्पणी |
| प्रति चैनल डेटा दर | - |
10.312 5 |
11.2 | जीबीपीएस | ||
| बिजली की खपत | - | 2.5 | 3.5 | वू | ||
| बिजली आपूर्ति करें | आईसीसी | 0.75 | 1.0 | ए | ||
| नियंत्रण I / O वोल्टेज-उच्च | विहो | 2.0 | वीसीसी | वी | ||
| नियंत्रण I/O वोल्टेज-निम्न | विलास | 0 | 0.7 | वी | ||
| इंटर-चैनल तिरछा | टीएसके | 150 | पी.एस. | |||
| रीसेट अवधि | 10 | हम | ||||
| RESETL डी-एसर्ट समय | 100 | एमएस | ||||
| समय पर बिजली | 100 | एमएस | ||||
| ट्रांसमीटर | ||||||
|
सिंगल एंडेड आउटपुट वोल्टेज सहनशीलता |
0.3 | 4 | वी | 1 | ||
|
सामान्य मोड वोल्टेज सहनशीलता |
15 | एमवी | ||||
| ट्रांसमिट इनपुट डिफ वोल्टेज | छठी | 120 | 1200 | एमवी | ||
| संचारित इनपुट अंतर प्रतिबाधा | सीन नाम | 80 | 100 | 120 | ||
| डेटा निर्भर इनपुट घबराना | डीडीजे | 0.1 | यूआई | |||
| डेटा इनपुट कुल घबराना | टीजे | 0.28 | यूआई | |||
| रिसीवर | ||||||
| सिंगल एंडेड आउटपुट वोल्टेज | 0.3 | 4 | वी | |||
| सहनशीलता | ||||||
| आरएक्स आउटपुट डिफ वोल्टेज | वो | 600 | 800 | एमवी | ||
| आरएक्स आउटपुट वृद्धि और गिरावट वोल्टेज | ट्र/टीएफ | 35 | पी.एस. | 1 | ||
| कुल घबराना | टीजे | 0.7 | यूआई | |||
| नियतात्मक घबराना | डीजे | 0.42 | यूआई | |||
ऑप्टिकल पैरामीटर्स (टॉप = 0 से 70 डिग्री सेल्सियस, वीसीसी = 3.0 से 3.6 वोल्ट)
| पैरामीटर | चिन्ह, प्रतीक | मिनट | प्रकार | मैक्स | इकाई | संदर्भ। |
| ट्रांसमीटर | ||||||
| ऑप्टिकल तरंग दैर्ध्य CH1 | मैं | 832 | 850 | 868 | एनएम | |
| ऑप्टिकल तरंग दैर्ध्य CH2 | मैं | 882 | 900 | 918 | एनएम | |
| आरएमएस वर्णक्रमीय चौड़ाई | बजे | 0.5 | 0.65 | एनएम | ||
| प्रति चैनल औसत ऑप्टिकल पावर | पावगी | -4 | -2.5 | +5.0 | डी बी एम | |
| प्रति चैनल लेजर ऑफ पावर | पोफ् | -30 | डी बी एम | |||
| ऑप्टिकल विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | -128 |
डीबी/एच जेड |
1 | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | 12 | डीबी | ||||
| रिसीवर | ||||||
| ऑप्टिकल केंद्र तरंग दैर्ध्य CH1 | मैं | 882 | 900 | 918 | एनएम | |
| ऑप्टिकल केंद्र तरंग दैर्ध्य CH2 | मैं | 832 | 850 | 868 | एनएम | |
| प्रति चैनल रिसीवर संवेदनशीलता | आर | -1 1 | डी बी एम | |||
| अधिकतम इनपुट पावर | पीमैक्स | +0.5 | डी बी एम | |||
| रिसीवर परावर्तन | आरआरएक्स | -12 | डीबी | |||
| लॉस डी-एसर्ट | लॉसडी | -14 | डी बी एम | |||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||
| एलओएस हिस्टैरिसीस | लॉसएच | 0.5 | डीबी | |||
टिप्पणी
1. 12dB परावर्तन
अनुकूलता
Gigaopto 100G तक के ऑप्टिकल ट्रांसीवर की एक पूरी श्रृंखला का निर्माण और स्टॉक करता है।हमारे सभी ऑप्टिकल ट्रांसीवर मॉड्यूल लक्ष्य स्विच वातावरण के साथ संगतता के लिए गुणवत्ता-परीक्षण किए गए हैं और सिस्को, ब्रोकेड, एचपी, जुनिपर, एचडब्ल्यू, अल्काटेल-ल्यूसेंट, एक्सट्रीम, अरिस्टा, फोर्स 10, डी-लिंक जैसे प्रमुख ब्रांडों के साथ 100% संगत हैं। , 3Com, आदि और 3 साल की वारंटी प्रदान करते हैं।
इसके लिए GTQ-B08A4-02DC 40G SR BD ट्रांसीवर, कृपया P/N पत्राचार तालिका देखें।यदि आपको अधिक अनुकूलता की आवश्यकता है, तो कृपया हमें बताने में संकोच न करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTQ-B08A4-02DC | अन्न या घास की बाल | क्यूएसएफपी-40जी-एसआरबीडी |
| सिस्को | QSFP-40G-SR-BD | जुनिपर | जेएनपी-क्यूएसएफपीपी-40जी-बीएक्सएसआर |
| एच3सी | QSFP-40G-BIDI-SR-MM850 | एचडब्ल्यू | QSFP-40G-SR-BD |
यांत्रिक आयाम
हमारी 40GBASE ट्रान्सीवर श्रृंखला में से अधिक के लिए, कृपया निम्न फ़ॉर्म देखें
| पी/एन | विवरण | पहुंच | TX/RX | TX पावर (डीबीएम) | आरएक्स सेंस। (डीबीएम) | योजक |
| GTQ-M85A4-02DC | 40जी एसआर4 | 150 मीटर | 850 एनएम वीसीएसईएल / पिन | -7.6 ~ 2.4 | <-9.5 | एमटीपी/एमपीओ-12 |
| GTQ-B08A4-02DC | 40G एसआर BiDi | 150 मीटर | 850/900 एनएम वीसीएसईएल / पिन | -4 ~ 5 | <-11 | नियंत्रण रेखा |
| GTQ-B08A4-04DC | 40जी ईएसआर4 | 300 मीटर | 850 एनएम वीसीएसईएल / पिन | -7.5~0 | <-9.9 | एमटीपी/एमपीओ-12 |
| GTQ-M13A4-02DC | 40जी पीएसएम आईआर4 | 1.4 किमी | 1310एनएम एफपी/पिन | -5.5~+1.5 | <-11.5 | एमटीपी/एमपीओ-12 |
| GTQ-L13A4-M2DC | 40GBASE-यूनिव | 150मी/2किमी | 1310एनएम डीएफबी/पिन | -7~4.3/-10~2.3 | <-10/<-13.7 | नियंत्रण रेखा |
| GTQ-L13A4-02DC | 40जी एलआर4 लाइट | 2 किमी | सीडब्ल्यूडीएम डीएफबी/पिन | -7~2.3 | <-11.5 | नियंत्रण रेखा |
| GTQ-M13A4-10DC | 40जी एलआर4 | 10 किमी | सीडब्ल्यूडीएम डीएफबी/पिन | -7~2.3 | <-11.5 | नियंत्रण रेखा |
| GTQ-M13A4-10DC | 40जी पीएसएम4 | 10 किमी | 1310एनएम डीएफबी/पिन | -6 ~ -1 | <-14.4 | एमटीपी/एमपीओ-12 |
| GTQ-M13A4-20DC | 40जी ईएलआर4 | 20 किमी | सीडब्ल्यूडीएम डीएफबी/पिन | -4.5 ~ 2.3 | <-12.5 | नियंत्रण रेखा |
| GTQ-B13A4-40DC | 40जी ईआर4 | 40 किमी | सीडब्ल्यूडीएम डीएफबी/एपीडी | -2.7 ~ 4.5 | <-21.2 | नियंत्रण रेखा |
| GTQ-M13A4-02DC | 40जी पीएसएम4 लाइट | 2 किमी | 1310एनएम डीएफबी/पिन | -6 ~ -1 | <-14.4 | एमटीपी/एमपीओ-12 |
| GTQ-B13A4-30DC | 40जी ईआर4 लाइट | 30 किमी | सीडब्ल्यूडीएम डीएफबी/एपीडी | -3.7 ~ 4.5 | <-18 | नियंत्रण रेखा |
