उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 1000BASE-ZX SFP | बनाने का कारक: | एसएफपी |
|---|---|---|---|
| अधिकतम डेटा दर: | 1.25 जीबीपीएस | संचरण दूरी: | 160किमी |
| मीडिया: | सिंगल-मोड फाइबर | वेवलेंथ: | 1550एनएम |
| योजक: | डुप्लेक्स एलसी | RoHS कॉम्प्लाइंट: | हाँ |
| कीवर्ड: | 1.25G SFP मॉड्यूल, SFP 1000BASE-ZX, 1550nm ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | डुप्लेक्स एसएफपी ऑप्टिकल ट्रांसीवर,1550 एनएम एसएफपी ऑप्टिकल ट्रांसीवर,1000BASE ZX |
||

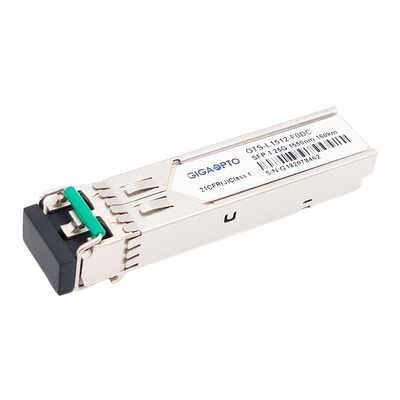

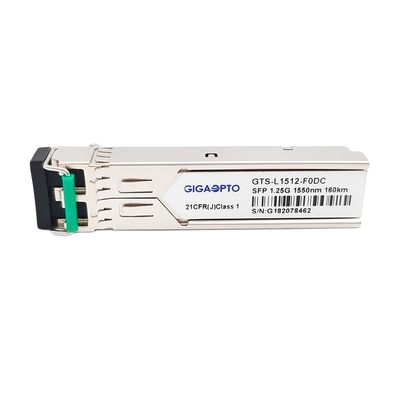

सिस्को संगत 1000BASE-ZX 1550nm SMF 160km डोम डुप्लेक्स LC SFP ट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO का GTS-L1512-F0DC ट्रांसीवर एक छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है जो LC कनेक्टर के माध्यम से 1550nm की तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर पर 160km तक 1000BASE-ZX थ्रोगपुट प्रदान करता है।डिजिटल ऑप्टिकल मॉनिटरिंग (डीओएम) को रीयल-टाइम ऑपरेटिंग पैरामीटर तक पहुंच की अनुमति देने के लिए बनाया गया है।ट्रांसीवर में पांच खंड होते हैं: एलडी ड्राइवर, सीमित एम्पलीफायर, डिजिटल डायग्नोस्टिक मॉनिटर, डीएफबी लेजर और एपीडी फोटो-डिटेक्टर। मॉड्यूल डेटा 9/125um सिंगल मोड फाइबर में 160 किमी तक लिंक करता है।1G SFP मॉड्यूल को SFF-8472 SFP मल्टी-सोर्स एग्रीमेंट (MSA) के अनुरूप बनाया गया है।
विनिर्देश
| योग्य क़िस्म | सिस्को | संगत पी/एन | GLC-ZX-SM-160 |
| प्रपत्रटाइप | एसएफपी | डेटा गति | 1.25Gb/s |
| योजक | दोहरी एलसी | अधिकतम दूरी | 160किमी |
| डोम | समर्थित | मीडिया | एसएमएफ |
| गारंटी | 3 वर्ष | ऑपरेटिंगअस्थायीएरेचर |
सी-अस्थायी।0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) मैं-अस्थायी।-40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य | 1550एनएम | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| बिजली की खपत |
<1W |
आपूर्तिमौजूदा |
<300mA |
| लेजर प्रकार | डीएफबी | पीडी प्रकार | एपीडी |
| औसतनिर्गमन शक्ति | 0~6dBm | आरएक्स संवेदनशीलता | -34डीबीएम |
|
विलुप्त होने का अनुपात एर |
>9डीबी | आरएक्स अधिभार | >-8dBm |
| प्रोटोकॉल | 1000BASE ईथरनेट, एमएसए आज्ञाकारी | ||
सूचना: जब लंबी दूरी के ट्रांसीवर का उपयोग कम दूरी के प्रसारण में किया जाता है, तो कृपया उपयुक्त एटेन्यूएटर के साथ मिलान करें
तालिका के अनुसार।
| दूरी | 5किमी | ≤25किमी | 45किमी | ≤65किमी |
| attenuator | 20dB | 15dB | 10dB | 5dB |
विशेषताएँ
सी-अस्थायी: 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
आई-अस्थायी: -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
आवेदन पत्र
अनुकूलता
Gigaopto के ऑप्टिकल ट्रांसीवर कई प्रसिद्ध स्विच ब्रांडों के साथ 100% संगत हैं और OEM उपकरणों को नुकसान नहीं पहुंचाएंगे।हमारे उत्पादों की गुणवत्ता और अनुकूलता सुनिश्चित करने के लिए, ग्राहकों को डिलीवरी से पहले संबंधित उपकरणों पर प्रत्येक उत्पाद का सावधानीपूर्वक परीक्षण किया जाता है।
इसके लिए (1000BASE-ZX SFP 1550nm 160km) संगतता, कृपया P/N पत्राचार तालिका देखें।यदि आप जिस ब्रांड और पार्ट नंबर की तलाश कर रहे हैं, वह नीचे सूचीबद्ध नहीं है, तो कृपया हमें बताएं और हमें आपको अधिक विवरण प्रदान करने में खुशी होगी।
| योग्य क़िस्म | संगत भाग संख्या | योग्य क़िस्म | संगत भाग संख्या |
| गिगाओप्टो | GTS-L1512-F0DC | जुनिपर | SFP-1GE-EZX-160 |
| सिस्को | GLC-ZX-SM-160 | अन्न या घास की बाल | SFP-1G-EZX-160 |
| अल्काटेल-ल्यूसेंट | एसएफपी-गिग-जेडएक्ससी | जरी वस्त्र | E1MG-ZXC-160 |
आदेश की जानकारी
| पी/एन | विवरण | रफ़्तार | वेवलेंथ | पहुंच | फाइबर प्रकार | इंटरफेस |
| GTS-L0812-02DC | 1000BASE-SX SFP | 1250M | 850nm |
550m@OM2 275मी@ओएम1 220मी@एफडीडीआई |
mmf, | डुप्लेक्स एलसी |
| GTS-L1312-M2DC | 1000BASE-SX SFP | 1250M | 1310एनएम | 2किमी@ओएम4 | mmf, | डुप्लेक्स एलसी |
| GTS-L1312-10DC | 1000BASE-LX SFP | 1250M | 1310एनएम | 10 किमी @ एसएमएफ | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1312-20DC | 100BASE-LH SFP | 1250M | 1310एनएम | 20 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1512-40DC | 1000BASE-पूर्व एसएफपी | 1250M | 1550एनएम | 40 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1312-40DC | 1000BASE-पूर्व एसएफपी | 1250M | 1310एनएम | 40 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1512-80DC | 1000BASE-ZX SFP | 1250M | 1550एनएम | 80 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1512-A0DC | 1000BASE-EZX SFP | 1250M | 1550एनएम | 100 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1512-C0DC | 1000BASE-EZX SFP | 1250M | 1550एनएम | 120 किमी | एसएमएफ | डुप्लेक्स एलसी |
| GTS-L1512-F0DC | 1000BASE-EZX SFP | 1250M | 1550एनएम | 160किमी | एसएमएफ | डुप्लेक्स एलसी |
पिन परिभाषा
विशिष्ट अनुप्रयोग सर्किट
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
