उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | SFP28 25G ईआर | डेटा गति: | 25 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1310एनएम | इंटरफेस: | डुप्लेक्स एलसी |
| पहुंच: | 40 किमी | गारंटी: | 3 साल |
| कीवर्ड: | 25GBASE-ER 40km, गीगाबिट फाइबर ऑप्टिकल ट्रांसीवर | ||
| प्रमुखता देना: | 25GBASE ER SFP28 ऑप्टिकल ट्रांसीवर,40km SFP28 ऑप्टिकल ट्रांसीवर,SFP28 ऑप्टिकल ट्रांसीवर 40km |
||

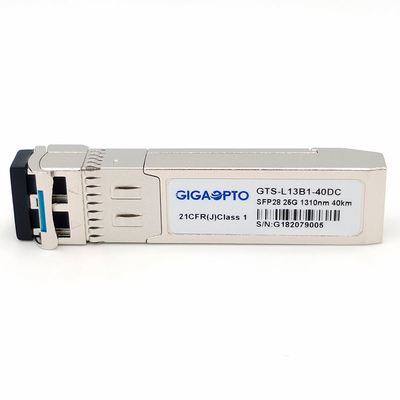

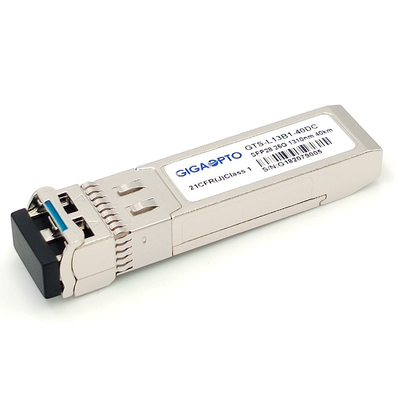

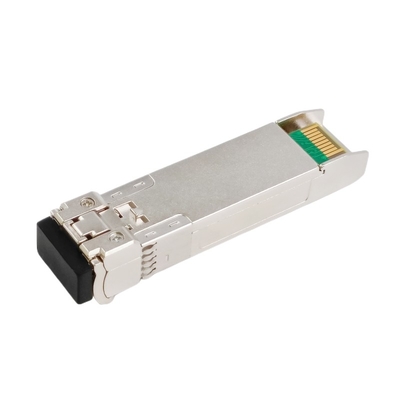

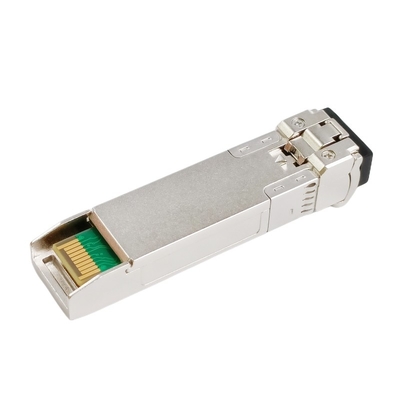

40 किमी सिंगल मोड SFP28 25Gएर1310nm ईथरनेट फाइबर ट्रांसीवर मॉड्यूल EML + APDडुप्लेक्स एलसी डोम
विवरण
Gigaopto का GTS-L13B1-40DC ट्रांसीवर ऑप्टिकल डेटा संचार जैसे 25G ईथरनेट और CPRI विकल्प 10 के लिए 40km दूरी तक 25GBase-ER थ्रूपुट प्रदान करता है। यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP + 20-पिन कनेक्टर के साथ है।
यह 25G SFP28 ER मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और 1310 एनएम के नाममात्र तरंग दैर्ध्य पर संचालित होता है।ट्रांसमीटर अनुभाग 1310nm मल्टीपल क्वांटम वेल DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार कक्षा 1 का लेजर अनुपालन करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और रेट सेलेक्शन क्लॉक डेटा रिकवरी (CDR) IC में माउंट किए गए एक एकीकृत InGaAs डिटेक्टर preamplifier (IDP) का उपयोग करता है।
SFF-8431, SFF-8432 के साथ संगत, यह वायरलेस (CPRI / eCPRI), 25G ईथरनेट ER और 25G फाइबर चैनल प्रोटोकॉल का समर्थन करता है।इसमें बिल्ट-इन क्लॉक और डेटा रिकवरी (सीडीआर) है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 और SFF-8402 में निर्दिष्ट है।
विनिर्देश
| बनाने का कारक | एसएफपी28 | अधिकतम डेटा दर | 25.78 जीबीपीएस |
| वेवलेंथ | 1310एनएम | अधिकतम पहुंच | 40 किमी |
| योजक | डुप्लेक्स एलसी | केबल प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | ईएमएल 1310एनएम | रिसीवर प्रकार | एपीडी |
| TX पावर | 0~6dBm | रिसीवर संवेदनशीलता | <-19dBm |
| पावरबजट | 19dB | रिसीवर अधिभार | > -4 डीबीएम |
| बिजली की खपत | ≤1.5W | विलुप्त होने का अनुपात | > 4dB |
| डायग्नोस्टिक | समर्थित | एफईसी समारोह | समर्थित नहीं |
| कमांडर | TX और RX बिल्ट-इन CDR | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 वर्ष |
| आवेदन पत्र | 25G ईथरनेट, 25G CRPI | ||
| अनुपालन | आईईसी/एन 61000-4-2, आईईसी-60825, एफडीए 21सीएफआर 1040.10 और 1040.11, आरओएचएस | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणी |
| ट्रांसमीटर | ||||||
| केंद्र तरंग दैर्ध्य | c | 1295 | 1310 | एनएम | ||
| औसत लॉन्च पावर | पीहे | 0 | +6.0 | डी बी एम | ||
| औसत लॉन्च पावर (लेजर ऑफ) | पीबंद | - | - | -30 | डी बी एम | |
| स्पेक्ट्रम बैंडविड्थ (-20dB) | डेली | - | - | 1 | एनएम | |
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |
| ट्रांसमीटर और फैलाव दंड | तेदेपा | 1 | डीबी | |||
| विलुप्त होने का अनुपात | एर | 6 | - | डीबी | ||
| आउटपुट आई मास्क | आईईईई 802.3cc के अनुरूप | 2 | ||||
| रिसीवर | ||||||
| इनपुट ऑप्टिकल तरंगदैर्ध्य | मैंमें | 1272.55 | - | 1310.19 | एनएम | |
| रिसीवर संवेदनशीलता-एवीजी | पीसेंस | -19 | डी बी एम | 1 | ||
| रिसीवर संवेदनशीलता-ओएमए | PSens-OMA | -18.2 | डी बी एम | 1 | ||
| इनपुट संतृप्ति शक्ति (अधिभार) | पीबैठा | -4 | - | - | डी बी एम | 1 |
| रिसीवर परावर्तन | -26 | डीबी | ||||
| सिग्नल का नुकसान | पीए | -30 | - | - | डी बी एम | |
| सिग्नल डी-जोर का नुकसान | पीडी | - | - | -20 | डी बी एम | |
| लॉस -हिस्टैरिसीस | पीह्यसो | 0.5 | डीबी | |||
टिप्पणी:
1. बीईआर≤5x10-5
हाई स्पीड इलेक्ट्रिकल इंटरफेस के लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| ट्रांसमीटर | ||||||
| डिफरेंशियल इनपुट स्विंग | विन (पीपी) | 190 | 700 | एमवी | ||
|
डिफरेंशियल इनपुट रिटर्न लॉस (न्यूनतम) |
आरएलडी (एफ) |
9.5–0.37f, 0.01≤f<8 |
डीबी |
|||
| 4.75–7.4log10(f/14), 8 f<19 | ||||||
|
सामान्य मोड के लिए अंतर इनपुट रिटर्न लॉस (न्यूनतम) |
आरएलडीसी (एफ) |
22-20 (एफ / 25.78), 0.01≤f<12.89 |
डीबी |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| डिफरेंशियल टर्मिनेशन मिसमैच | टीएम | - | - | 10 | % | |
| आँख की चौड़ाई | इवू | - | - | 0.46 | यूआई | |
| एप्लाइड पीके-पीके साइनसॉइडल जिटर | पीपीजे | प्रति आईईईई 802.3bm | ||||
| आँख की ऊँचाई | इएच | - | 95 | - | एमवी | |
| डीसी आम मोड वोल्टेज | डीसीवी | -350 | - | 2850 | एमवी | |
| रिसीवर | ||||||
| डिफरेंशियल डेटा आउटपुट स्विंग | वाउट (पीपी) | 300 | - | 850 | एमवी | |
| आँख की चौड़ाई | इवू | 0.57 | - | - | यूआई | |
| लंबवत आँख बंद करना | वीचुनाव आयोग | - | - | 5.5 | डीबी | |
|
डिफरेंशियल आउटपुट रिटर्न लॉस (न्यूनतम) |
आरएलडी (एफ) |
9.5–0.37f, 0.01≤f<8 |
डीबी |
|||
| 4.75–7.4log10(f/14), 8 f<19 | ||||||
|
सामान्य से डिफरेंशियल मोड रूपांतरण वापसी हानि (न्यूनतम) |
आरएलडीसी (एफ) |
22-20 (एफ / 25.78), 0.01≤f<12.89 |
डीबी |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| डिफरेंशियल टर्मिनेशन मिसमैच | टीएम | - | - | 10 | % | |
| संक्रमण समय, 20% से 80% | टीआर/टीएफ | 12 | - | - | पी.एस. | 20% ~ 80% |
कम गति विद्युत इंटरफ़ेस लक्षण
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | ठेठ | मैक्स | इकाई | टिप्पणी |
| ट्रांसमीटर | ||||||
| ट्रांसमीटर दोष आउटपुट-उच्च | VFaultH | 2 | - | वीसीसी+0.3 | वी | |
| ट्रांसमीटर दोष आउटपुट-कम | VFaultL | 0 | - | 0.8 | वी | |
| ट्रांसमीटर वोल्टेज अक्षम करें- उच्च | वीडीआईएसएच | 2 | - | वीसीसी+0.3 | वी | |
| ट्रांसमीटर वोल्टेज अक्षम करें- कम | वीडीआईएसएल | 0 | - | 0.8 | वी | |
| रिसीवर | ||||||
| एलओएस आउटपुट वोल्टेज-उच्च | वलोशो | 2 | - | वीसीसी+0.3 | वी | |
| एलओएस आउटपुट वोल्टेज-कम | वीएलओएसएल | 0 | - | 0.8 | वी | |
अनुकूलता
Gigaopto के सभी GTS-L13B1-40DC ऑप्टिकल ट्रांसीवर मॉड्यूल ओपन सोर्स हैं, मुख्यधारा के उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किया जा सकता है, अधिक उत्पादों की संगतता के लिए कृपया निम्नलिखित फॉर्म देखें, कृपया हमसे संपर्क करने में संकोच न करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| योग्य क़िस्म | भाग संख्या | योग्य क़िस्म | भाग संख्या |
| गिगाओप्टो | GTS-L13B1-40DC | अन्न या घास की बाल | SFP-25G-ER40 |
| सिस्को | एसएफपी-25जी-ईआर-एस | जरी वस्त्र | 25G-SFP28-ER40 |
| मेलानाक्स | SFP28-25GER-31 | ||
हमारे 25GBASE ट्रान्सीवर श्रृंखला के और अधिक के लिए, कृपया निम्न प्रपत्र देखें
| पी/एन | विवरण | लहर की लंबाई | पहुंच | फाइबर प्रकार | TX पावर (डीबीएम) | आरएक्स सेंस। (डीबीएम) | डीडीएम |
| GTS-L08B1-01DC | 25जी एसआर | 850nm | 100 मीटर | mmf, | -6.4 ~ 2.4 | < -10.3 | यू |
| GTS-L08B1-03DC | 25जी ईएसआर | 850nm | 300 मीटर | mmf, | -6.4 ~ 2.4 | < -10.3 | यू |
| GTS-L08B1-01MC | 25जी सीएसआर दोहरी दर 10/25जी | 850nm | 100 मीटर | mmf, | -5 ~ 2.4 | -10.3 | यू |
| GTS-L13B1-10DC | 25जी एलआर | 1310एनएम | 10 किमी | एसएमएफ | -4.5 ~ 2.5 | <-11.4 | यू |
| GTS-L13B1-30DC | 25जी ईआर लाइट | 1310एनएम | 30 किमी | एसएमएफ | 0~6 | <-19 | यू |
| GTS-L13B1-40DC | 25जी ईआर | 1310एनएम | 40 किमी | एसएमएफ | 0~6 | <-19 | यू |
| GTS-B23B1-10DC | 25जी बीडी एलआर | 1270/1330 एनएम | 10 किमी | एसएमएफ | -2~4 | <-13 | यू |
| GTS-B32B1-10DC | 25जी बीडी एलआर | 1330/1270एनएम | 10 किमी | एसएमएफ | -2~4 | <-13 | यू |
| GTS-B23B1-20DC | 25जी बीआईडीआई ईएलआर | 1270/1330 एनएम | 20 किमी | एसएमएफ | 0~6 | <-14 | यू |
| GTS-B32B1-20DC | 25जी बीआईडीआई ईएलआर | 1330/1270एनएम | 20 किमी | एसएमएफ | 0~6 | <-14 | यू |
| GTS-B23B1-40DC | 25जी बीडी ईआर | 1270/1330 एनएम | 40 किमी | एसएमएफ | 0~6 | <-18 | यू |
| GTS-B32B1-40DC | 25जी बीडी ईआर | 1330/1270एनएम | 40 किमी | एसएमएफ | 0~6 | <-18 | यू |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10 किमी | एसएमएफ | 0~6 | <-14 | यू |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10 किमी | एसएमएफ | 0~6 | <-14 | यू |
| GTS-CxxB1-30DC | 25जी सीडब्ल्यूडीएम ईआर लाइट | C27/C29/C31/C33/C35/C37 | 30 किमी | एसएमएफ | 0~6 | <-19 | यू |
| GTS-CxxB1-30DC | 25जी सीडब्ल्यूडीएम ईआर लाइट | C47/C49/C51/C53/C55/C57 | 30 किमी | एसएमएफ | 0~6 | <-19 | यू |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17 ~ C61 | 10 किमी | एसएमएफ | -2~6 | <-12 | यू |
