उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | EPON ONU SFP | बनाने का कारक: | एसएफपी |
|---|---|---|---|
| डेटा गति: | टीएक्स1.25जी/आरएक्स1.25जी | केंद्र तरंग दैर्ध्य: | TX1310nm / RX1490nm |
| कनेक्टर प्रकार: | एससी/यूपीसी | एलडी प्रकार: | डीएफबी |
| ओडीएन वर्ग: | पीएक्स20 | अधिकतम संचरण दूरी: | 20 किमी |
| कीवर्ड: | SFP 1.25G EPON ONU, PX20 ट्रांसीवर, EPON SFP ONU SC/UPC | ||
| प्रमुखता देना: | 1.25G EPON SFP मॉड्यूल,TX1310nm EPON SFP मॉड्यूल,SFP UPC |
||

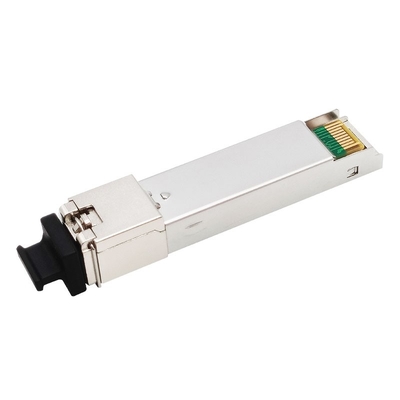

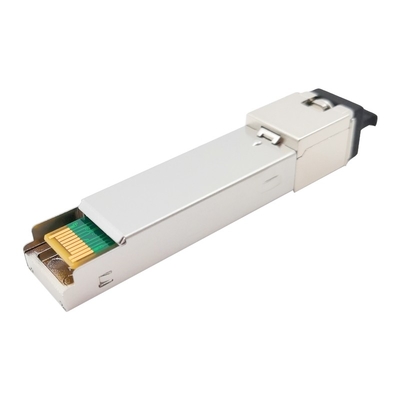

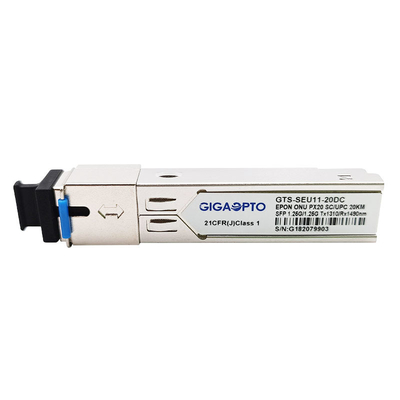

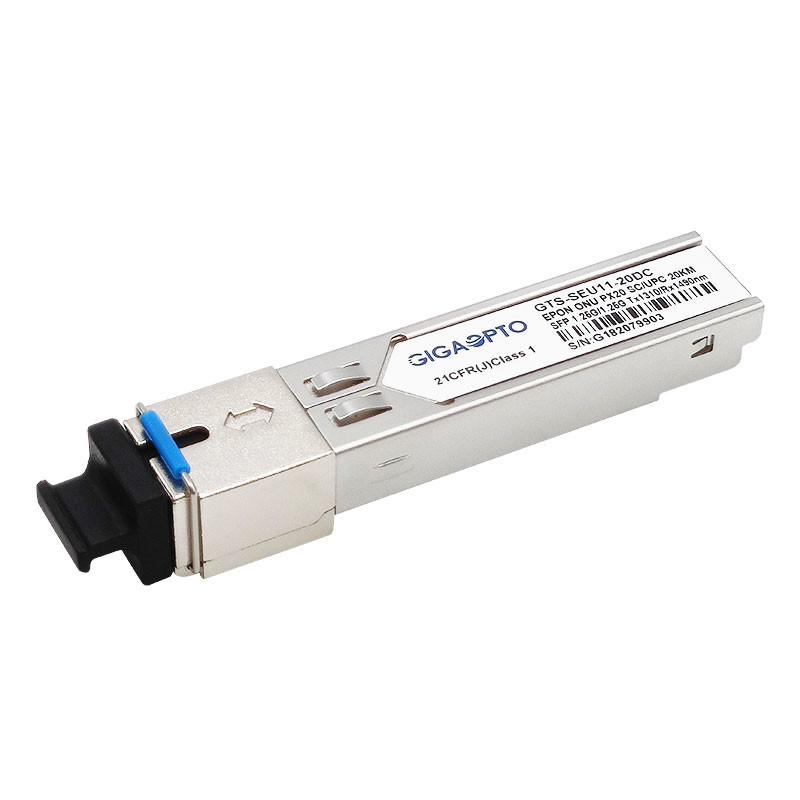

GEPON ONU SFP 1.25G SC/UPC PX20 बर्स्ट TX1310nm/RX1490nm 20km ट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO का GTS-SEU11-20DC सिंगल मोड ट्रांसीवर छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है जिसे गिगाबिट ईथरनेट पैसिव ऑप्टिकल नेटवर्क (EPON) 20km ट्रांसमिशन के लिए डिज़ाइन किया गया है।यह IEEE Std 802.3ahTM -2004 1000BASE-PX20 एप्लिकेशन के लिए ऑप्टिकल नेटवर्क यूनिट (ONU) है।
मॉड्यूल में 1310nm बर्स्ट-मोड ट्रांसमीटर और 1490nm निरंतर-मोड रिसीवर शामिल है।ट्रांसमीटर अनुभाग एक 1310nm DFB लेजर का उपयोग करता है, और रिसीवर अनुभाग एक एकीकृत 1490nm InGaAs पिन फोटोडायोड और प्रीम्प्लीफायर को एक साथ माउंट करता है।इसमें फ़ंक्शन है जो रिसीवर सिग्नल-डिटेक्टेड स्थिति को इंगित करता है।
विनिर्देश
| उत्पाद पैकेजिंग | EPON SFP ONU | रफ़्तार | 1250 एमबीपीएस / 1250 एमबीपीएस |
| इंटरफ़ेस के प्रकार | एससी/यूपीसी | लिंक लंबाई | 20 किमी |
| डिजिटल डायग्नोस्टिक मॉनिटरिंग | हां | फाइबर मोड |
एसएमएफ
|
| गारंटी | 3 वर्ष | पर्यावरण | वाणिज्यिक -5 से 70 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य | TX1310nm / RX1490nm | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| बिजली की खपत | <1W | आईसीसी | 300mA |
| ऑप्टिकल घटक | डीएफबी | पीडी प्रकार | नत्थी करना |
| ट्रांसमीटर आउटपुट पावर | 0 से 4dBm | संवेदनशीलता | <-27dBm |
| विलुप्त होने का अनुपात | >9डीबी | परिपूर्णता | > -3 डीबीएम |
| प्रोटोकॉल | IEEE 802.3ah-2004, Telcordia GR-468-CORE | ||
विशेषताएँ
आवेदन पत्र
मानकों
आदेश की जानकारी
| पीकला संख्या | विवरण | डेटा दर (जीबी/एस) | तरंग दैर्ध्य (एनएम) | कक्षा | इंटरफेस | अस्थायी। |
| GTF-SEU11-20DC |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस |
| GTF-SEU11-20DI |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
| GTF-UEU11-20DC |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/यूपीसी पिगटेल | -5 ~ 70 डिग्री सेल्सियस; |
| GTF-UEU11-20DI |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/यूपीसी पिगटेल | -40 ~ 85 डिग्री सेल्सियस |
| GTF-AEU11-20DC |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/एपीसी बेनी | -5 ~ 70 डिग्री सेल्सियस; |
| GTF-AEU11-20DI |
EPON ONU एसएफएफ 2x10 |
T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/एपीसी बेनी | -40 ~ 85 डिग्री सेल्सियस |
| GTS-SEU11-20DC | EPON ONU SFP | T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस |
| GTS-SEU11-20DI | EPON ONU SFP | T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
| GTS-BEU11-20DC | EPON ONU SFP | T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एलसी / एपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस |
| GTS-BEU11-20DI | EPON ONU SFP | T1.25/R1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एलसी / एपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
अनुकूलता
Gigaopto 100G तक के ऑप्टिकल ट्रांसीवर की एक पूरी श्रृंखला का निर्माण और स्टॉक करता है।हमारे सभी ऑप्टिकल ट्रांसीवर मॉड्यूल लक्ष्य स्विच वातावरण के साथ संगतता के लिए गुणवत्ता-परीक्षण किए गए हैं और सिस्को, ब्रोकेड, एचपी, जुनिपर, हुआवेई, अल्काटेल-ल्यूसेंट, एक्सट्रीम, अरिस्टा इत्यादि जैसे प्रमुख ब्रांडों के साथ 100% संगत हैं और ऑफ़र 3 -वर्ष की वारंटी।
इसके लिए (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm), कृपया P/N पत्राचार तालिका देखें।यदि आपको अधिक अनुकूलता की आवश्यकता है, तो कृपया हमें बताने में संकोच न करें।
| योग्य क़िस्म | संगत भाग संख्या | योग्य क़िस्म | संगत भाग संख्या |
| गिगाओप्टो | GTS-SEU11-20DC | डब्ल्यूटीडी | आरटीएक्सएम169-531 |
पिन परिभाषा
विशिष्ट अनुप्रयोग सर्किट
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
