उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ईपीओएन ओएनयू एसएफएफ 2x10 | बनाने का कारक: | एसएफएफ |
|---|---|---|---|
| डेटा गति: | 1.25 जीबीपीएस | वेवलेंथ: | TX1310nm / RX1490nm |
| अधिकतम दूरी: | 20 किमी | योजक: | एससी/यूपीसी |
| ट्रांसमीटर प्रकार: | एफपी | बिजली की खपत: | <1W |
| कीवर्ड: | SFF 1.25G EPON, ONU PX20 2X10, GEPON ONU ऑप्टिकल मॉड्यूल | ||
| प्रमुखता देना: | TX1310nm EPON SFF मॉड्यूल,DDM EPON SFF मॉड्यूल,RX1490nm SC UPC मॉड्यूल |
||

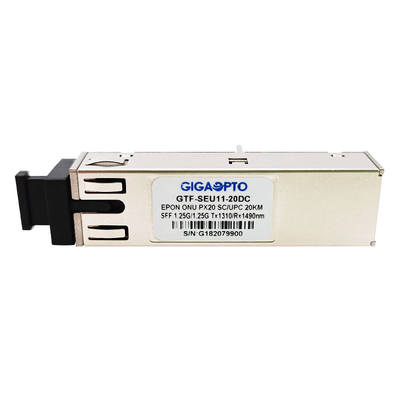

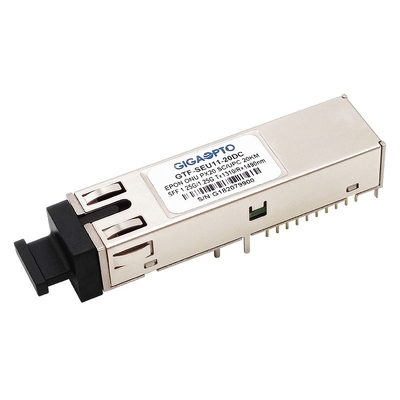

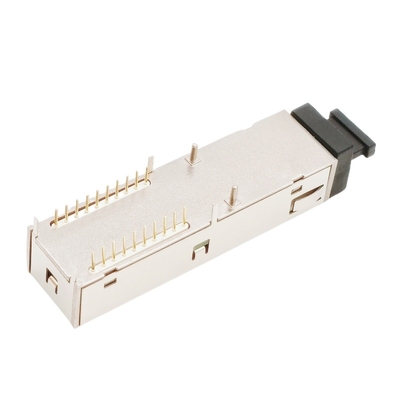

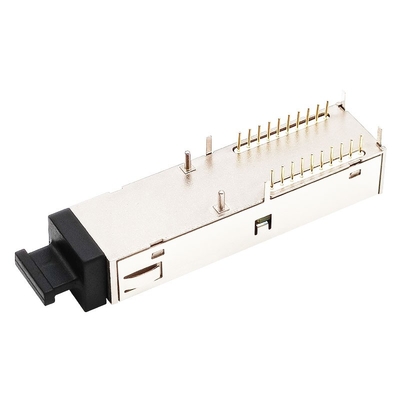

GEPON ONU PX20 SFF 2x10 SC/UPC रिसेप्टेकल बर्स्ट 1310nm-TX/1490nm-RX 1.25G DDM ट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO का GTF-SEU11-20DC द्वि-दिशात्मक ट्रांसीवर 1310nm 1.25Gbps बर्स्ट मोड ट्रांसमीटर और 1490nm 1.25Gbps निरंतर मोड रिसीवर का उपयोग करके एकल फाइबर संचार के लिए एक उच्च प्रदर्शन मॉड्यूल है।यह IEEE Std 802.3ahTM -2004 के लिए ऑप्टिकल नेटवर्क यूनिट (ONU) है।ऑप्टिकल ट्रांसीवर मल्टी-सोर्स एग्रीमेंट (MSA) स्मॉल फॉर्म फैक्टर (SFF) 2x10 फुटप्रिंट के अनुरूप है।
ट्रांसमीटर एक FP लेजर डायोड का उपयोग करता है और IEC60825 और CDRH वर्ग 1 नेत्र सुरक्षा के साथ पूरी तरह से अनुपालन करता है।रिसीवर अनुभाग एक भली भांति पैक किए गए पिन-टीआईए (ट्रांस-प्रतिबाधा एम्पलीफायर के साथ पिन) और एक सीमित एम्पलीफायर का उपयोग करता है।
विनिर्देश
| पैकेजिंग | ईपीओएन ओएनयू एसएफएफ 2x10 | डेटा दर (जीबीपीएस) | 1.25Gbps/1.25Gbps |
| इंटरफ़ेस के प्रकार | एससी/यूपीसी | मैक्सदूरी | 20 किमी |
| डिजिटल डायग्नोस्टिक मॉनिटरिंग | हां | फाइबर प्रकार | सिंगल मोड फाइबर |
| गारंटी | 3 वर्ष | तापमान |
वाणिज्यिक -5 से 70 डिग्री सेल्सियस औद्योगिक -40 से 85 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य | TX1310nm RX1490nm | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| बिजली की खपत | <1W | मौजूदा | 300mA |
| लेजर के प्रकार | एफपी | तस्वीर-डिटेक्टर | नत्थी करना |
| ऑप्टिकल आउटपुट पावर | 0 से 4dBm | संवेदनशीलता | <-27dBm |
| विलुप्त होने का अनुपात | >9डीबी | संतृप्त ऑप्टिकल पावर | > -3 डीबीएम |
| प्रोटोकॉल | एमएसए, एसएफएफ-8472, आईईईई-802.3ah | ||
विशेषताएँ
आवेदन पत्र
मानकों
आदेश की जानकारी
| पी/एन | विवरण | डेटा दर (जीबी/एस) | तरंग दैर्ध्य (एनएम) | कक्षा | योजक | अस्थायी। |
| GTF-SEU11-20DC |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस; |
| GTF-SEU11-20DI |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
| GTF-UEU11-20DC |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/यूपीसी पिगटेल | -5 ~ 70 डिग्री सेल्सियस; |
| GTF-UEU11-20DI |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/यूपीसी पिगटेल | -40 ~ 85 डिग्री सेल्सियस |
| GTF-AEU11-20DC |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/एपीसी बेनी | -5 ~ 70 डिग्री सेल्सियस; |
| GTF-AEU11-20DI |
EPON ONU एसएफएफ 2x10 |
टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी/एपीसी बेनी | -40 ~ 85 डिग्री सेल्सियस |
| GTS-SEU11-20DC | EPON ONU SFP | टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस; |
| GTS-SEU11-20DI | EPON ONU SFP | टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एससी / यूपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
| GTS-BEU11-20DC | EPON ONU SFP | टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एलसी / एपीसी रिसेप्टकल | -5 ~ 70 डिग्री सेल्सियस; |
| GTS-BEU11-20DI | EPON ONU SFP | टीएक्स1.25/आरएक्स1.25 | टीएक्स1310/आरएक्स1490 | पीएक्स20 | एलसी / एपीसी रिसेप्टकल | -40 ~ 85 डिग्री सेल्सियस |
पिन परिभाषा
विशिष्ट अनुप्रयोग सर्किट
TX डीसी युगल:
TX एसी युगल:
