उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 10जी ईएलआर20 | डेटा गति: | 10जीबीपीएस |
|---|---|---|---|
| बनाने का कारक: | एसएफपी+ | वेवलेंथ: | 1310एनएम |
| अवयव: | डीएफबी+पिन | हस्तांतरण: | 20 किमी |
| योजक: | डुअल-एलसी | कीवर्ड: | SFP+ 10G eLR 20KM, अनुकूलित 10GBASE LR20 |
| प्रमुखता देना: | SFP + सिंगल मोड फाइबर SMF,1310nm सिंगल मोड फाइबर SMF,DDM 20km sfp मॉड्यूल |
||

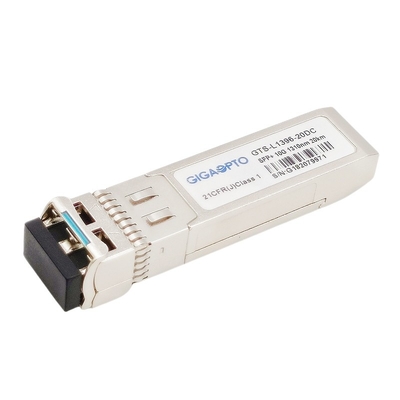

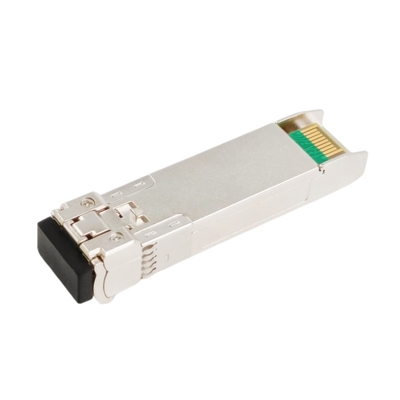

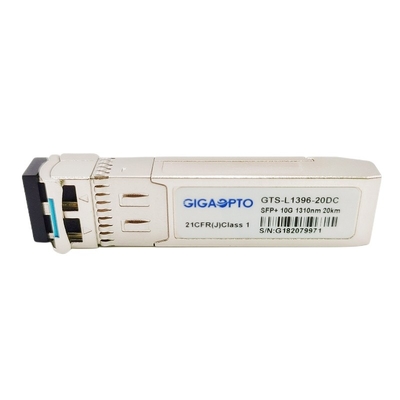

SFP+ 10G eLR 20km SMF ट्रांसीवर मॉड्यूल LC DOM
विवरण
10जी ईएलआर ट्रांसीवर मॉड्यूल को एलसी डुप्लेक्स कनेक्टर के साथ ड्यूल स्ट्रैंड सिंगल मोड फाइबर (एसएमएफ) पर 20 किमी तक 10 गीगाबिट ईथरनेट लिंक में उपयोग के लिए डिज़ाइन किया गया है।वे SFF-8431, SFF-8432 और IEEE 802.3ae के अनुरूप हैं।
10G eLR SFP+ ट्रांसीवर में दो खंड होते हैं: ट्रांसमीटर सेक्शन में 1310nm मल्टीपल क्वांटम वेल DFB लेजर का उपयोग किया जाता है और यह अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार क्लास 1 लेज़र का अनुपालन करता है, रिसीवर सेक्शन एक एकीकृत InGaAs डिटेक्टर प्रीम्प्लीफायर (IDP) माउंटेड का उपयोग करता है। एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में।
डिजिटल डायग्नोस्टिक्स मॉनिटरिंग 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध है, जैसा कि SFF-8472 में निर्दिष्ट है।
कम बिजली की खपत और उच्च गति की विशेषता, यह 10G SFP + ट्रांसीवर 10 गीगाबिट ईथरनेट (10GbE) स्विच, राउटर, नेटवर्क इंटरफेस कार्ड (NIC) और मीडिया कन्वर्टर्स, आदि के लिए आदर्श है।
प्रत्येक ट्रांसीवर शिपिंग से पहले 100% वैकल्पिक रूप से निरीक्षण और परीक्षण किया जाता है।
विनिर्देश
| पैकेजिंग | एसएफपी प्लस | डेटा गति | 10जी |
| केंद्र तरंग दैर्ध्य | 1310एनएम | अधिकतम पहुंच | 20 किमी |
| कनेक्टर प्रकार | डुअल-एलसी | फाइबर प्रकार | एसएमएफ |
| एलडी प्रकार | डीएफबी लेजर | रिसीवर प्रकार | नत्थी करना |
| TX पावर | -6 ~ +1dBm | आरएक्स संवेदनशीलता | <-14.4dBm |
| पावर-बजट | 8.4dB | विलुप्त होने का अनुपात | >3.5dB |
| बिजली की खपत | ≤1.0W | आरएक्स अधिभार | > 0.5dBm |
| डोम समर्थन | समर्थित | तापमान की रेंज | कॉम. |
| ओईएम / ओडीएम | समर्थित | गारंटी | 36 महीने |
| प्रोटोकॉल | आईईईई 802.3ae, एसएफएफ-8472, एसएफएफ-8431, एसएफएफ-8432, एसएफपी+ एमएसए अनुपालन, सीपीआरआई, ईसीपीआरआई | ||
विशेषताएँ
आवेदन पत्र
मानकों
विद्युत और ऑप्टिकल अभिलक्षण
| विद्युत विशेषतायें | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| कुल आपूर्ति वर्तमान | आईसीसी | 300 | एमए | |||
| ट्रांसमीटर | ||||||
| ट्रांसमीटर डिफरेंशियल इनपुट वोल्टेज | 180 | 1200 | एमवी | |||
| Tx_Fault आउटपुट वोल्टेज - उच्च | वोह | 2.4 | वीसीसी | वी | एलवीटीटीएल | |
| Tx_Fault आउटपुट वोल्टेज - कम | वॉल्यूम | 0 | 0.4 | वी | एलवीटीटीएल | |
| Tx_अक्षम इनपुट वोल्टेज - उच्च | विहो | 2 | वीसीसी | वी | एलवीटीटीएल | |
| Tx_अक्षम इनपुट वोल्टेज - कम | विलास | 0 | 0.8 | वी | एलवीटीटीएल | |
| इनपुट अंतर प्रतिबाधा | 90 | 100 | 110 | मैं | ||
| रिसीवर | ||||||
| रिसीवर डिफरेंशियल आउटपुट वोल्टेज | 300 | 850 | एमवी | |||
| विद्युत विशेषतायें | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| एलओएस आउटपुट वोल्टेज - उच्च | वोह | 2.4 | वीसीसी | वी | एलवीटीटीएल | |
| एलओएस आउटपुट वोल्टेज - कम | वॉल्यूम | 0 | 0.4 | वी | एलवीटीटीएल | |
| आउटपुट डिफरेंशियल इम्पीडेंस | 90 | 100 | 110 | मैं | ||
| ऑप्टिकल ट्रांसमीटर अभिलक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| औसत आउटपुट पावर | एक प्रकार की मछली | -6 | +1 | डी बी एम | ||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1310 | 1330 | एनएम | |
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | |||
| ऑप्टिकल उदय / पतन समय | टीआर/टीएफ | 28 | 50 | पी.एस. | ||
| ट्रांसमीटर और फैलाव दंड | तेदेपा | 3.2 | डीबी | |||
| ट्रांसमीटर ऑफ पावर | पीओएफएफ | -45 | डी बी एम | |||
| आउटपुट आई डायग्राम | IEEE802.3ae . का अनुपालन करता है | |||||
| ऑप्टिकल रिसीवर अभिलक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| केंद्र तरंग दैर्ध्य | c | 1260 | 1610 | एनएम | ||
| रिसीवर संवेदनशीलता | पीएसईएन | -14.4 | डी बी एम | 1 | ||
| इनपुट संतृप्ति शक्ति (अधिभार) | पीएसएटी | 0.5 | डी बी एम | |||
| रिसीवर परावर्तन | -12 | डीबी | ||||
| एलओएस डी-एस्सर्ट लेवल | हानि | -17 | डी बी एम | |||
| लॉस एसेट लेवल | लोसा | -30 | डी बी एम | |||
| एलओएस हिस्टैरिसीस | HYS | 0.5 | 6 | डीबी | ||
नोट 1.PRBS2 . के साथ मापा गया31-1 पैटर्न, @ 10.3125 जीबीपीएस, ईआर = 4 डीबी, बीईआर = 1x10-12.
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
