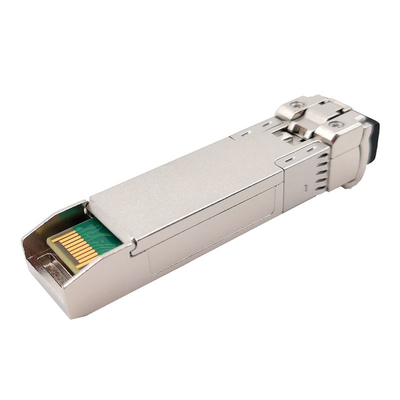

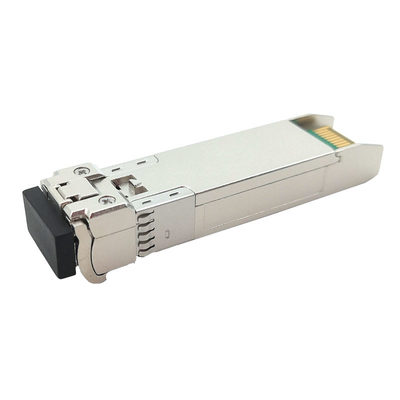

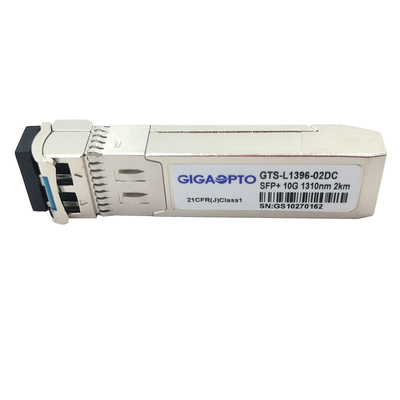

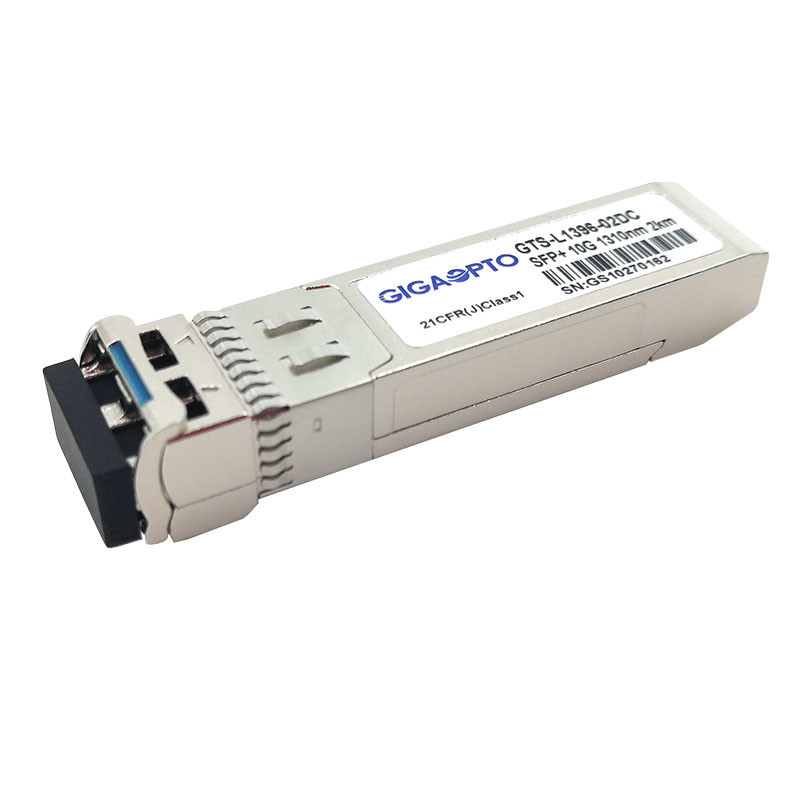

10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM

10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM
10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM 10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM 10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM 10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM

बड़ी छवि :  10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Gigaopto
प्रमाणन: CE,FCC,RoHs, TUV,UL
मॉडल संख्या: GTS-L1396-02DC
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: सिंगल पैकेज: 10 या 20 पीसी प्रति ट्रे, 30 या 50 या 100 पीसी प्रति बॉक्स, 400 या 600 पीसी प्रति कार्ट
प्रसव के समय: 1-5 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 50,000 पीसी / माह

10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM

वर्णन
प्रोडक्ट का नाम: 10GBASE-LRM2 बिट दर: 10जीबीपीएस
प्रपत्र प्रकार: एसएफपी+ वेवलेंथ: 1310एनएम
मीडिया: एसएमएफ अवयव: एफपी+पिन
पहुंच: 2 किमी योजक: एलसी डुप्लेक्स
कीवर्ड: SFP-10G-LRM2

10GBASE LRM2 SFP प्लस 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM





विवरण



यह उच्च प्रदर्शन, लागत प्रभावी SFP + 10GBASE-LRM2 ट्रांसीवर मॉड्यूल 10GBASE ईथरनेट में उपयोग के लिए डिज़ाइन किया गया है, जो 1310nm के नाममात्र तरंग दैर्ध्य का उपयोग करके LC कनेक्टर के माध्यम से डबल स्ट्रैंड सिंगल मोड फाइबर पर 2km ट्रांसमिशन का समर्थन करता है।

इस SFP+ 10G LRM2 ट्रांसीवर में दो खंड होते हैं: एक उच्च विश्वसनीय 1310nm FP लेजर ट्रांसमीटर और एक उच्च संवेदनशीलता पिन फोटोडायोड, सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।

यह ट्रांसीवर SFF-8431, SFF-8432 और IEEE 802.3ae 10GBASE-LR के अनुरूप है।यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन एज टाइप कनेक्टर के साथ है।

डिजिटल डायग्नोस्टिक्स मॉनिटरिंग 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध है, जैसा कि SFF-8472 में निर्दिष्ट है।कम बिजली की खपत, उच्च गति की विशेषता, यह 10G SFP + LRM2 ट्रांसीवर व्यापक रूप से डेटा सेंटर, 10G फाइबर चैनल, SONET और SDH आदि के लिए उपयोग किया जाता है।

शिपिंग से पहले संगतता के लिए प्रत्येक ट्रांसीवर का 100% वैकल्पिक रूप से निरीक्षण और परीक्षण किया जाता है।





विनिर्देश



पैकेजिंग प्रौद्योगिकी एसएफपी+ अधिकतम बिट- दर 10जी
तरंग दैर्ध्य (TX) 1310एनएम फाइबर पहुंच 2 किमी
योजक एलसी डुप्लेक्स मीडिया एसएमएफ
ट्रांसमीटर प्रकार एफपी लेजर रिसीवर प्रकार नत्थी करना
TX आउटपुट पावर -8.2~-0.5dBm आरएक्स संवेदनशीलता <-14.4dBm
शक्ति-बजट 6.2dB विलुप्त होने का अनुपात >3.5dB
बिजली की खपत ≤1.0W आरएक्स अधिभार > 0.5dBm
डोम समर्थन हाँ तापमान की रेंज कॉम.
ओईएम / ओडीएम समर्थित वारंटी सीमित समय 36 महीने
प्रोटोकॉल एसएफपी+ एमएसए कंप्लेंट, सीपीआरआई, ईसीपीआरआई





विशेषताएँ



  • पूर्ण संगत SFP-10G-LRM2 ट्रांसीवर मॉड्यूल
  • हॉट-प्लग करने योग्य SFP+ पदचिह्न
  • 8.5 से 11.3 Gb/s बिट दर का समर्थन करता है और SMF पर 2km तक लिंक करता है
  • विश्वसनीय 1310एनएम एफपी ट्रांसमीटर, पिन फोटो-डिटेक्टर
  • डुप्लेक्स एलसी रिसेप्टकल
  • बिजली अपव्यय <1W
  • एकल 3.3V बिजली की आपूर्ति
  • बिल्ट-इन डिजिटल डायग्नोस्टिक फंक्शन
  • वाणिज्यिक तापमान 0°C से 70°C . तक होता है
  • RoHS अनुपालन (सीसा रहित)



आवेदन पत्र



  • 10जी बेस-एलआर/एलडब्ल्यू
  • 10G फाइबर चैनल
  • सोनेट / एसडीएच





विद्युत और ऑप्टिकल अभिलक्षण



विद्युत विशेषतायें
पैरामीटर चिन्ह, प्रतीक मिनट ठेठ मैक्स इकाई टिप्पणियाँ
कुल आपूर्ति वर्तमान मैंसीसी     300 एमए
ट्रांसमीटर
ट्रांसमीटर डिफरेंशियल इनपुट वोल्टेज   180   1200 एमवी
Tx_Fault आउटपुट वोल्टेज - उच्च वीओह 2.4   वीसीसी वी एलवीटीटीएल
Tx_Fault आउटपुट वोल्टेज - कम वीराजभाषा 0   0.4 वी एलवीटीटीएल
Tx_अक्षम इनपुट वोल्टेज - उच्च वीआईएच 2   वीसीसी वी एलवीटीटीएल
Tx_अक्षम इनपुट वोल्टेज - कम वीइल 0   0.8 वी एलवीटीटीएल
इनपुट अंतर प्रतिबाधा   90 100 110 मैं
रिसीवर
रिसीवर डिफरेंशियल आउटपुट वोल्टेज   300   850 एमवी
एलओएस आउटपुट वोल्टेज - उच्च वीओह 2.4   वीसीसी वी एलवीटीटीएल
एलओएस आउटपुट वोल्टेज - कम वीराजभाषा 0   0.4 वी एलवीटीटीएल
आउटपुट डिफरेंशियल इम्पीडेंस   90 100 110 मैं



ऑप्टिकल ट्रांसमीटर अभिलक्षण
पैरामीटर चिन्ह, प्रतीक मिनट ठेठ मैक्स इकाई टिप्पणियाँ
औसत आउटपुट पावर पीबाहर -8.2   +0.5 डी बी एम
केंद्र तरंग दैर्ध्य c 1260 1310 1360 एनएम
वर्णक्रमीय चौड़ाई मैं     2.8 एनएम
विलुप्त होने का अनुपात एर 3.5     डीबी
सापेक्ष तीव्रता शोर रिन     -128 डीबी/हर्ट्ज
ऑप्टिकल उदय / पतन समय टीआर/टीएफ 28   50 पी.एस.
ट्रांसमीटर और फैलाव दंड तेदेपा     3.2 डीबी
ट्रांसमीटर ऑफ पावर पीबंद     -45 डी बी एम
आउटपुट आई डायग्राम IEEE802.3ae . का अनुपालन करता है
ऑप्टिकल रिसीवर अभिलक्षण
पैरामीटर चिन्ह, प्रतीक मिनट ठेठ मैक्स इकाई टिप्पणियाँ
केंद्र तरंग दैर्ध्य c 1260   1610 एनएम
रिसीवर संवेदनशीलता पीसेन     -14.4 डी बी एम 1
इनपुट संतृप्ति शक्ति (अधिभार) पीबैठा 0.5     डी बी एम
रिसीवर परावर्तन       -12 डीबी
एलओएस डी-एस्सर्ट लेवल हानि     -17 डी बी एम
लॉस एसेट लेवल लोसा -30     डी बी एम
एलओएस हिस्टैरिसीस HYS 0.5   6 डीबी

नोट 1.PRBS2 . के साथ मापा गया31-1 पैटर्न, @ 10.3125 जीबीपीएस, ईआर = 4 डीबी, बीईआर = 1x10-12.





अनुकूलता



प्रत्येक Gigaopto के ऑप्टिकल ट्रांसीवर को इंटरऑपरेबिलिटी को सत्यापित करने के लिए होस्ट डिवाइस में परीक्षण किया जाता है, और हम 3 साल की वारंटी के साथ निर्दिष्ट डिवाइस पर 100% पूर्ण संगतता का वादा करते हैं।

इस GTS-L1396-02DC के लिए, कृपया P/N पत्राचार तालिका देखें।अधिक उत्पाद संगतता के लिए, हमसे संपर्क करने के लिए आपका हमेशा स्वागत है।



संगत संगत ब्रांड/भाग संख्या
योग्य क़िस्म भाग संख्या योग्य क़िस्म भाग संख्या
गिगाओप्टो GTS-L1396-02DC जरी वस्त्र 10G-SFPP-LRM2
सिस्को SFP-10G-LRM2 जुनिपर EX-SFP-10GE-LRM2
नेटगियर AXM764





पैकेज की रूपरेखा

आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)



10GBASE-LRM2 10G SFP + 1310nm SMF 2km ऑप्टिकल ट्रांसीवर LC DOM 0
