SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी

प्रमाणन
चीन Shenzhen Gigaopto Technology Co., Ltd. प्रमाणपत्र
चीन Shenzhen Gigaopto Technology Co., Ltd. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

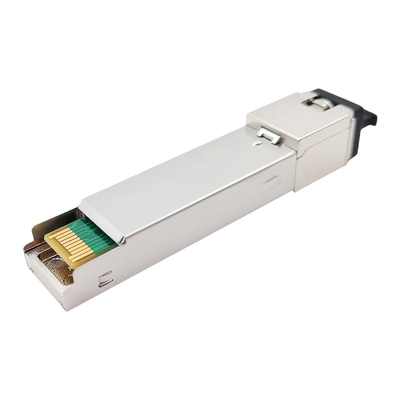

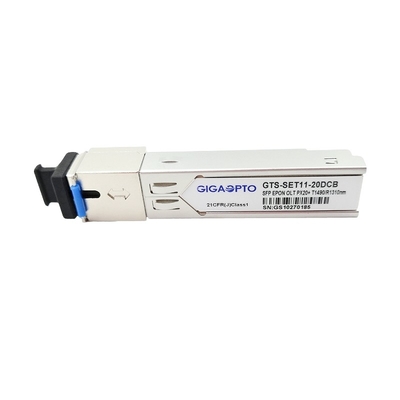

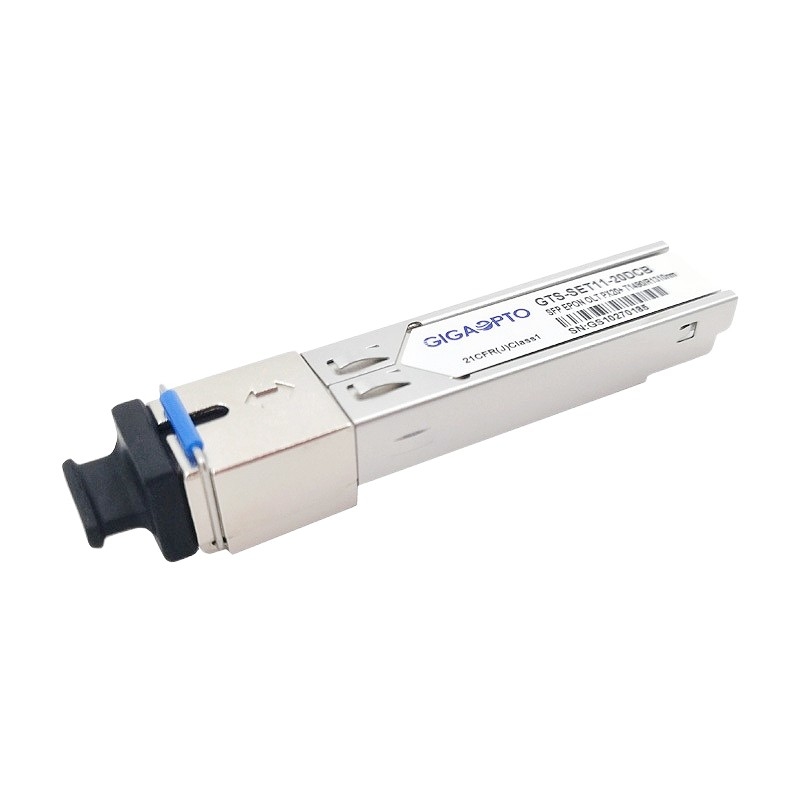

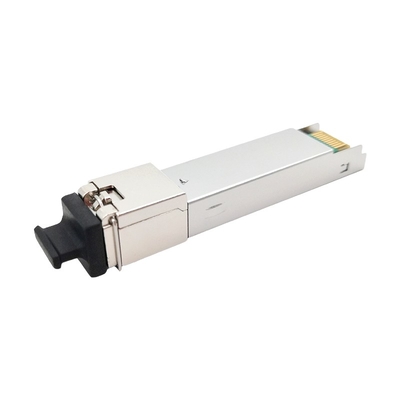

SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी

SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी
SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी

बड़ी छवि :  SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: GIGAOPTO
प्रमाणन: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
मॉडल संख्या: GTS-SET11-20DCB
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: सिंगल पैकेज, 10 या 20 पीसी प्रति ट्रे, 30 या 50 या 100 पीसी प्रति बॉक्स, 400 या 600 पीसी प्रति कार्ट
प्रसव के समय: 1-5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 50,000 पीसी / माह

SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी

वर्णन
प्रोडक्ट का नाम: EPON OLT SFP प्रपत्र प्रकार: एसएफपी
अधिकतम डेटा दर: 1.25 जीबीपीएस वेवलेंथ: TX1490nm / RX1310nm
पहुंच: 20 किमी डीडीएम/डोम: का समर्थन किया
बिजली की खपत: <1.65W ओडीएन वर्ग: पीएक्स20+
कीवर्ड: SFP EPON OLT PX20+, GEPON SFP 1.25G, OLT PX20+ मॉड्यूल
प्रमुखता देना:

एससी एसएमएफ एसएफपी मॉड्यूल

,

1.25 जी एसएमएफ एसएफपी मॉड्यूल

,

ईपीओएन ओएलटी पीएक्स 20+

  SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km SC SMF DDM ऑप्टिकल ट्रांसीवर मॉड्यूल





विवरण



GIGAOPTO का GTS-SET11-20DCB एक उच्च प्रदर्शन वाला EPON OLT ट्रांसीवर मॉड्यूल है जिसे 1.25Gbps डाउनस्ट्रीम और 1.25Gbps अपस्ट्रीम पर कम लागत वाले गिगाबिट ईथरनेट पैसिव ऑप्टिकल नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह पूरी तरह से आईईईई 802.3ah-2004 के अनुरूप है।



ट्रांसमीटर अनुभाग एक 1490nm DFB लेजर और एक एकीकृत लेजर ड्राइवर का उपयोग करता है जिसे IEC825 और CDRH मानकों के अनुसार कक्षा 1 नेत्र सुरक्षा के लिए डिज़ाइन किया गया है।लेजर ड्राइवर में एपीसी और तापमान क्षतिपूर्ति कार्य शामिल हैं, जिनका उपयोग तापमान और उम्र बढ़ने पर लॉन्च ऑप्टिकल पावर और विलुप्त होने के अनुपात को स्थिर रखने के लिए किया जाता है।रिसीवर के पास एक भली भांति पैक किया हुआ APD-TIA (ट्रांस-प्रतिबाधा एम्पलीफायर) प्री-एम्पलीफायर और LVPECL संगत डिफरेंशियल आउटपुट के साथ एक सीमित एम्पलीफायर है। सिग्नल का रिसीवर लॉस (Rx_LOS), ट्रांसमिट डिसेबल (Tx_DIS), ट्रांसमिट फॉल्ट (Tx_FAULT) और मॉनिटर और नियंत्रण कार्य LVTTL संगत हैं।



डिजिटल डायग्नोस्टिक मॉनिटरिंग फंक्शन पूरी तरह से एसएफपी एमएसए के अनुरूप है।





विनिर्देश



पैकेजिंग EPON OLT SFP आंकड़ा स्थानांतरण दर TX-1.25G/RX-1.25G
इंटरफेस एससी/यूपीसी संचरण दूरी 20 किमी
डिजिटल डायग्नोस्टिक मॉनिटरिंग हां मीडिया एसएमएफ
गारंटी 3 वर्ष परिचालन तापमान -5 से 70 डिग्री सेल्सियस
भंडारण परिवेश तापमान -40 से 85 डिग्री सेल्सियस वर्तमान आर्द्रता 5% से 85%
केंद्र तरंग दैर्ध्य TX1490nm / RX1310nm बिजली की आपूर्ति की वोल्टेज 3.3
बिजली की खपत <1.65W कुल आपूर्ति वर्तमान 500mA
लेजर प्रकार 1490एनएम डीएफबी तस्वीर-डिटेक्टर एपीडी
ट्रांसमीटर पावर +2 से +7डीबीएम रिसीवर संवेदनशीलता <-30dBm
एर >9डीबी रिसीवर संतृप्ति > -6dBm
प्रोटोकॉल एसएफपी एमएसए, एसएफएफ-8472, आईईईई 802.3ah-2004





विशेषताएँ



  • एकल फाइबर द्वि-दिशात्मक डेटा लिंक सममित 1.25Gbps अनुप्रयोग
  • 1490nm निरंतर-मोड DFB लेजर ट्रांसमीटर और 1310nm बर्स्ट-मोड APD-TIA रिसीवर
  • 20km . तक संचरण दूरी
  • SC/UPC कनेक्टर के साथ छोटा फॉर्म फैक्टर प्लग करने योग्य पैकेज
  • एकल 3.3V बिजली की आपूर्ति
  • संगत आईईईई 802.3ah 1000BASE-PX20+ GEPON आवेदन
  • डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस
  • बर्स्ट डिजिटल रिसीविंग सिग्नल स्ट्रेंथ इंडिकेशन (RSSI)
  • LVPECL संगत डेटा इनपुट / आउटपुट इंटरफ़ेस
  • LVTTL ट्रांसमीटर अक्षम नियंत्रण
  • LVTTL ट्रांसमीटर लेजर फॉल्ट अलार्म
  • बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल हाउसिंग
  • कम बिजली की खपत
  • कक्षा I लेजर सुरक्षा मानक IEC-60825 आज्ञाकारी
  • ऑपरेटिंग केस तापमान: मानक: -5 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
  • RoHS6 आज्ञाकारी





आवेदन पत्र



  • गीगाबिट ईथरनेट पैसिव ऑप्टिकल नेटवर्क (GEPON)

  • एफटीटीएक्स





मानकों



  • SFP मल्टी-सोर्स एग्रीमेंट (MSA) SFF-8074i . का अनुपालन करता है
  • आईईईई 802.3ah . का अनुपालन करता है
  • एफसीसी 47 सीएफआर भाग 15, कक्षा बी . का अनुपालन करता है
  • 24 जून 2007 की लेजर नोटिस संख्या 50 के अनुसार विचलन को छोड़कर एफडीए 21 सीएफआर 1040.10 और 1040.11 का अनुपालन करता है
  • एसएफएफ-8472 . का अनुपालन करता है
  • TR-NWT-000870 4.1 ESD संवेदनशीलता वर्गीकरण Class2 के साथ संगत।
  • Telcordia GR-468-CORE के साथ संगत





आदेश की जानकारी



भाग संख्या पैकेट डेटा दर (जीबीपीएस) तरंग दैर्ध्य (एनएम) कक्षा इंटरफेस पहुंच अस्थायी।
GTS-SET11-20DCB EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 पीएक्स20+ अनुसूचित जाति 20 किमी सी
GTS-SET11-20DIB EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 पीएक्स20+ अनुसूचित जाति 20 किमी मैं
GTS-SET11-20DCC EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 पीएक्स20++ पीएक्स30 अनुसूचित जाति 20 किमी सी
GTS-SET11-20DIC EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

पीएक्स20++

पीएक्स30

अनुसूचित जाति 20 किमी मैं
GTS-SET11-20DCD EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

पीएक्स20+++

7dBm PX40

अनुसूचित जाति 20 किमी सी
GTS-SET11-20DID EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

पीएक्स20+++

7dBm PX40

अनुसूचित जाति 20 किमी मैं
GTS-SET11-20DCE EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+++ 9dBm PX40 अनुसूचित जाति 20 किमी सी
GTS-SET11-20DIE EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+++ 9dBm PX40 अनुसूचित जाति 20 किमी मैं





अनुकूलता



Gigaopto के सभी ऑप्टिकल मॉड्यूल ओपन-सोर्स हैं और कई अत्यधिक लोकप्रिय ऑप्टिकल उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किए जा सकते हैं।इस उत्पाद के लिए (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) कृपया निम्नलिखित संगतता तालिका देखें।यदि आप संगतता के बारे में अधिक जानकारी चाहते हैं, तो कृपया हमसे बेझिझक संपर्क करें।

योग्य क़िस्म संगत भाग संख्या योग्य क़िस्म संगत भाग संख्या
गिगाओप्टो GTS-SET11-20DCB डब्ल्यूटीडी आरटीएक्सएम168-418
अल्काटेल-ल्यूसेंट 3FE53606AA01 Hisense LTE4302M-BC+
हुवाई 34060500 सुपरएक्सोन SOEB4366-PSGB
जेडटीई 033030100161 ब्रॉडेक्स D24355-एसएससीडी
एच3सी SFP-GE-PX20-D-SM1490-M बीडीसीओएम ओएलटी-जीएसएफपी-20+





पिन परिभाषा



SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी 0





 विशिष्ट अनुप्रयोग सर्किट



SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी 1



पैकेज की रूपरेखा

आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)



SC DDM SMF SFP मॉड्यूल EPON OLT PX20 + 1.25G TX1490nm RX1310nm 20 किमी 2
